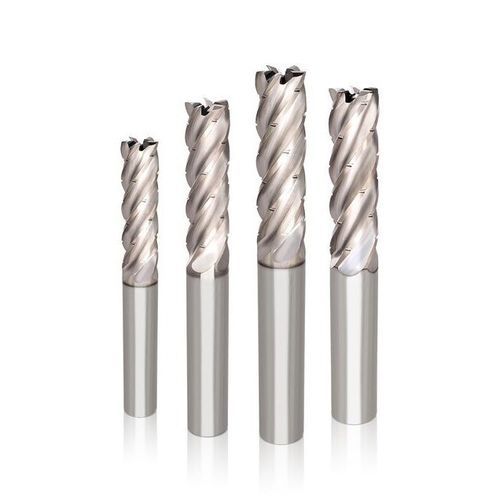

Eckradiusfräser S-Carb H5

beschichtetPVDfür Kupfer

Produktübersicht
Für vielseitige Bearbeitung von Aluminium und anderen Nichteisenmaterialien ausgelegt, vereint der S‑Carb H5 5‑Schneiden Schaftfräser offene Flutengeometrie, integrierte Spanbrecher, zentralen Kühlmittelkanal und Ti‑NAMITE‑B‑Beschichtung, um hohe Spanvolumen und sehr gute Oberflächen zu erzielen.

Eigenschaften

• Offene Flutengeometrie — Fördert die Spanabfuhr bei aggressiven Nuteinschnitten und hocheffizienten Seitenfräsoperationen.
• Integrierte Spanbrecher — Erzeugen kürzere, kontrollierbare Späne, verbessern den Spanfluss und ermöglichen größere axiale Schnittiefe.
• Zentraler Kühlschmierstoffkanal — Führt Kühlschmierstoff direkt in den Schnittbereich zur Unterstützung der Spanabfuhr und Wärmeabfuhr.
• Optimierte Schneidendgeometrie — Verbessert Ramp‑Fahrten, reduziert Vibrationen und erhöht die Planflächenqualität zur Reduzierung nachgelagerter Nachbearbeitung.
• Ti‑NAMITE‑B Beschichtung (PVD) — Reduziert Reibung, minimiert Aufbauschneiden und verlängert die Standzeit beim Aluminium‑Zerspanen.

Vergleich der Oberflächenqualität (interne Bewertung)
In internen Tests an 6061 und 7075 Aluminium lieferte der S‑Carb H5 durchgängig die beste Planflächenqualität gegenüber Wettbewerbern A–E und erzielte glattere, konstantere Oberflächen, die nachfolgende Endbearbeitung verringern.

Seriendetails

• Schnittdurchmesser: 3/8" - 3/4" | 10 mm - 20 mm
• Schnitttiefe (Länge der Schneide): 1‑1/4" - 2‑3/8" | 32 mm - 64 mm
• Gesamtlänge: 3" - 5" | 75 mm - 120 mm
• Schäfte‑Durchmesser: 3/8" - 3/4" | 10 mm - 20 mm
• Eckradiusgrößen: 0.010" - 0.120" | 0.25 mm - 3 mm
• Beschichtung: Ti‑NAMITE‑B (PVD)
• Spezialoptionen: Stirn‑/Nutenausführung (square end), Eckradius
• Alle Größen sind mit integrierten Spanbrechern und zentralem Kühlschmierstoffkanal ausgestattet.

Hauptanwendungswerkstoffe

• Aluminiumlegierungen ≤ 88 HRb
• Kupferlegierungen ≤ 23 HRc

Branchenanwendungen

• Luft‑ und Raumfahrt
• Medizintechnik
• Energieerzeugung
• Automobil
• Guss & Formen
• Allgemeiner Maschinenbau

Technische Daten

• Bezeichnung: S‑Carb H5
• Werkzeugtyp: 5‑Schneiden Schaftfräser, optimiert für Aluminium und Nichteisenwerkstoffe
• Schnittdurchmesserbereich: 3/8" - 3/4" (10 mm - 20 mm)
• Schnitttiefenbereich: 1‑1/4" - 2‑3/8" (32 mm - 64 mm)
• Gesamtlänge: 3" - 5" (75 mm - 120 mm)
• Schaftrate: 3/8" - 3/4" (10 mm - 20 mm)
• Eckradien: 0.010" - 0.120" (0.25 mm - 3 mm)
• Beschichtung: Ti‑NAMITE‑B (PVD)
• Wesentliche Merkmale: offene Flutengeometrie, integrierte Spanbrecher, zentraler Kühlschmierstoffkanal, optimierte Schneidendgeometrie
• Sonderoptionen: Stirn‑/Square End, Eckradius
• Geeignete Werkstoffe: Aluminiumlegierungen (≤ 88 HRb), Kupferlegierungen (≤ 23 HRc)
• Leistungsanmerkung: Beste Planflächenqualität gegenüber getesteten Wettbewerbern in 6061 und 7075; ausgelegt für hohe Abtragsraten und exzellente Oberflächenqualität.
