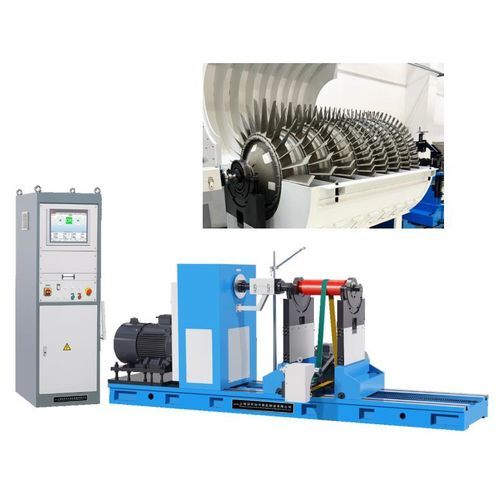

Antriebssystem für Motor PHS-3000H

Anwendung Diese Maschine wird häufig zur Unwuchterkennung von mechanischen rotierenden Teilen von mittelgroßen Motoren, Gummiwalzen, Wasserpumpen, Zentrifugen, Ventilatoren, Kurbelwellen usw. eingesetzt. Merkmal Adoptiert den Doppelantriebsmodus mit Kreuzgelenk/Riemenantrieb, der Kreuzgelenkantrieb kann mehr Leistung übertragen und läuft reibungsloser. Der Riemenantrieb gewährleistet die Auswuchtqualität und Präzision des Werkstücks und zeichnet sich durch bequemes Be- und Entladen, schnellen Start und hohe Arbeitseffizienz aus. Anwendbar auf mittlere Werkstücke Technische Daten auf einen Blick - Massenbereich des Werkstücks (kg): 1000, 2000, 3000, 5000 - Maximaler Durchmesser des Werkstücks (mm): Φ1600, Φ1900, Φ2100, Φ2400 - Abstand zwischen zwei Stützlagern (mm): Min 60, Min 60, Min 60, Min 320 - Bereich des Zapfendurchmessers des Werkstücks (mm): Φ25~120, Φ25~120, Φ25~120, Φ40~380 - Maximaler Abstand zwischen Antriebsflansch und rechtem Lagerbock (mm): 1600, 1900, 1900, 2500 - Drehzahl der Hauptachse (r/min): 600,1095, 485,818, 133,255,396, 634,970 - Motorleistung (kw): 4, 7.5, 7.5, 15 - Drehmoment der Kreuzgelenkwelle (N·m): 250, 300, 700, 1250 - Bettlänge (mm): 2500, 3000, 3000, 4000 - Minimale erreichbare Restunwuchtmenge (emar): ≤0.5g· mm/kg 1) Frequenzumwandlung Stufenlose Geschwindigkeitsregelung - Massenbereich des Werkstücks: 1000-5000 kg - Maximaler Durchmesser des Werkstücks: Φ1600-Φ2400 mm - Abstand zwischen zwei Stützlagern: Min 60-320 mm - Bereich des Zapfendurchmessers des Werkstücks: Φ25~120 bis Φ40~380 mm - Maximaler Abstand zwischen Antriebsflansch und rechtem Lagerbock: 1600-2500 mm - Drehzahl der Hauptachse: 133-1095 r/min - Motorleistung: 4-15 kw - Drehmoment der Kreuzgelenkwelle: 250-1250 N·m - Bettlänge: 2500-4000 mm - Minimale erreichbare Restunwuchtmenge: ≤0.5g· mm/kg
