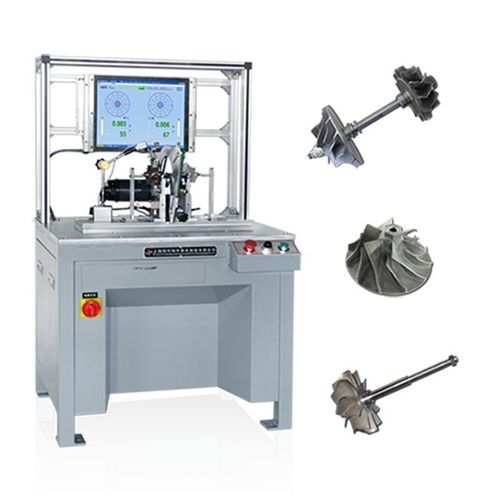

Horizontale Auswuchtmaschine PHY-5

elektrischmit Riemenantriebautomatisch

Anwendung
Diese Maschine ist für die Erfassung und Korrektur der dynamischen Unwucht von Turboladerrotoren (Laufräder, Verdichter, Turbinen) ausgelegt.

• Auswuchten von Turboladerlaufrädern
• Auswuchten von Turboladerverdichtern
• Auswuchten von Turboladerturbinen
• Auto-Positionierungsbett und große Werkzeugwagonstruktur
• Spezialhalterung angetrieben durch 230W Nylon-Riemen-Variables-Motor

Merkmale

• Riemenantrieb mit hartlagernden Halterungen für stabile Unterstützung
• Steuerungssystem Windows 7/10 mit 17" LCD-Anzeige
• Einfache Montage und Demontage; schneller Start
• Stufenlose Drehzahlregelung

Technische Daten auf einen Blick

• Modelle: PHY-1.6 | PHY-5 | PHY-16
• Max. Werkstückmasse (kg): 1.6 | 5 | 16
• Max. Werkstückdurchmesser (mm): Φ00 | Φ300 | Φ300
• Abstand zwischen zwei Lagerstützen (mm): 60–400
• Zapfendurchmesserbereich des Werkstücks (mm): Φ5–40
• Durchmesserspektrum des Antriebsriemens (mm): Φ15–150
• Drehzahl bei Riemen Ø100 mm (U/min): 1470
• Motorleistung: 0.2 kW (DC)
• Min. erreichbare Restunwucht (emar): 0.15 g·mm/kg

Spezifikationen

• Referenzmodell: PHY-5
• Max. Werkstückmasse (PHY-5): 5 kg
• Max. Werkstückdurchmesser (PHY-5): Φ300 mm
• Abstand zwischen zwei Lagerstützen: 60–400 mm
• Zapfendurchmesserbereich: Φ5–40 mm
• Durchmesserspektrum des Antriebsriemens: Φ15–150 mm
• Drehzahl (Riemen Ø100 mm): 1470 U/min (stufenlose Regelung)
• Motor: 0.2 kW DC
• Min. Restunwucht (emar): 0.15 g·mm/kg
• Bedien-system / Anzeige: Windows 7/10 mit 17" LCD
• Antrieb: Riemenantrieb mit hartlagernden Halterungen
• Besondere Merkmale: Auto-Positionierungsbett; große Werkzeugwagonstruktur; spezielle Halterung mit 230W Nylonriemen-Variabelmotor
