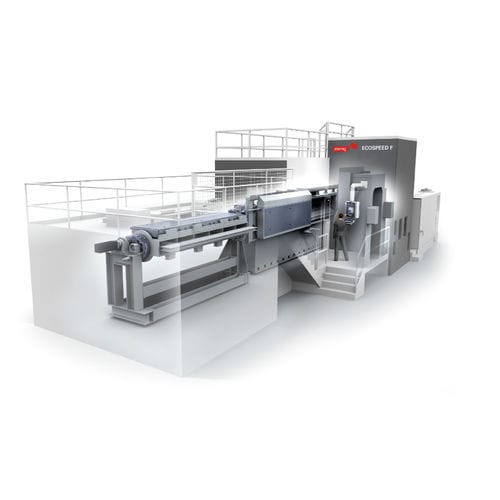

5-Achs-Bearbeitungszentrum ECOSPEED F 1540

horizontalmit mobilem Tischfür die Raumfahrtindustrie

Das Hochgeschwindigkeits-Bearbeitungszentrum eignet sich für das sehr schnelle Zerspanen von kleinen und mittleren Werkstücken mit höchster Produktivität. Die entscheidende Innovation ist der parallelkinematische Bearbeitungskopf Sprint Z3, mit dem sich Bauteile von Losgrösse eins bis zur Grossserie sehr dynamisch und präzise in hoher Oberflächenqualität herstellen lassen. Durch die hohe Bearbeitungsqualität und Oberflächengüte entfällt die bei konventionellen Bearbeitungszentren erforderliche manuelle Nacharbeit. Dies führt zu grösserer Wirtschaftlichkeit sowie höherer Prozess- und Zukunftssicherheit. 1000 x 1000 mm Palettengrösse, bis zu 120 kW Spindelleistung, schneller Werkzeugwechsel wahlweise aus einem Ketten- oder Regalmagazin bilden die Rahmendaten. Diese Eigenschaften verdankt die ECOSPEED ihrem Maschinenkonzept: Der Tisch bewegt sich mit dem Werkstück horizontal in der X-Achse, während der Kopf im stationären Ständer in der Y-Achse verfährt. Sprint Z3 - Parallelkinematischer Bearbeitungskopf Ein optimiertes Kopfkonzept in Kombination mit geringsten zu bewegenden Massen, gewährleistet höchste dynamische Bearbeitungsfähigkeit. Die Integration einer Motorspindel in Kartuschenbauweise ermöglicht einen einfachen und schnellen Spindelwechsel. Die Medienzuführung über Kabel und Schläuche ohne Schleifringe und ohne Drehdurchführungen gewährleistet Leckage- und Wartungsfreiheit. Sprint Z3 – das patentierte Kopfkonzept übertrifft die Leistungsfähigkeit aller gängigen Schrägachsen- und Gabelfräsköpfe.
