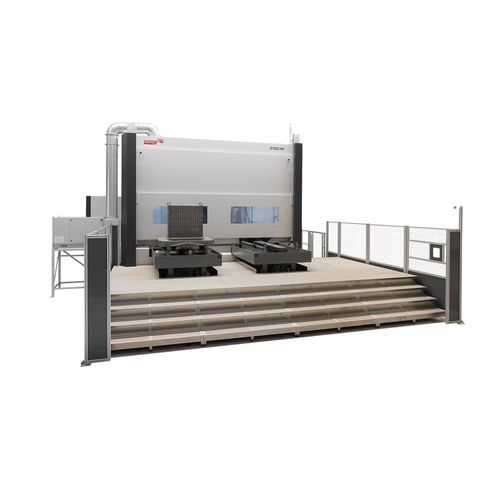

5-Achs-Bearbeitungszentrum S1250 HD

horizontalfür die Raumfahrtindustriefür Titan

Übersicht
Der S1250 HD ist prädestiniert für das simultane 5-Achsen-Schwerzerspanen von Titan- und Inconel-Bauteilen aufgrund seiner hervorragenden statischen und dynamischen Eigenschaften. Hydrostatische Führungen bringen einen deutlich spürbaren Leistungsgewinn beim Titanbearbeiten: höhere Steifigkeit und Dämpfung ermöglichen größere Schnitttiefen und verkürzen die Schruppzeiten, zudem verbessern sie die Schlichtbearbeitung durch reduzierte Säulenbewegungen und erlauben höhere Beschleunigungen und schnellere 5-Achsen-Bewegungen.

Anwendungen

• Titan-Strukturteile — Materialabtragsraten > 800 cm³/min bei Titan
• Kleine Fahrwerke — etwa 30 % produktiver bei harten Werkstoffen wie Titan oder Inconel
• Titan-Gehäuse — bis zu 30 % höhere Produktivität bei harten Werkstoffen

Weltrekord / Leistung
Mit Starrag Tools und Starrag Technologies erreichte der S1250 HD eine Materialabtragsrate von 1.516 cm³/min bei Ti6Al4V-Strukturbauteilen und setzte damit einen Maßstab im Schwerzerspanen von Titan.

Spindeln
Starrag verfügt über umfassendes Spindel-Know-how und hat über 2000 Einheiten geliefert. Bei schwer zerspanbaren Werkstoffen steigert das Spindelkonzept von Starrag die Materialabtragsraten durch:

• kurze, robuste Spindelwellen für überlegene Steifigkeit
• kompakte Aufbauform für verbesserten Kollisionskontur und geringere Werkzeugüberstände
• Drehmomentkennlinie abgestimmt auf Hartmaterialbearbeitung

Maschinenaufbau & Abmessungen
Der S1250 HD ist die einzige Maschine seiner Größe mit hydrostatischen Führungen. Die sehr steife Maschinenstruktur kombiniert mit massiven, vorgespannten hydrostatischen Führungen erhöht Dynamik und Schruppleistung. Maximale Werkstückkapazität: 1000 x 1250 mm, bis zu 5000 kg. Kompakte, steife Fräsköpfe ermöglichen den Einsatz kürzerer Werkzeuge für zusätzliche Stabilität.

Werkzeughandling
Die Maschine ist mit Starrag-Werkzeugmagazinen und -wechslern ausgestattet, verfügbar bis zu 465 Plätzen pro Maschine (HSK-A125). Ketten- und Turmmagazine bieten:

• schnelle und zuverlässige Auslegung, erprobt in Hunderten von Maschinen
• Werkzeugbeladung während der Bearbeitung
• große Auswahl an Magazingrößen und Optionen

Präzision und Prozessfähigkeit
Ausgelegt auf zuverlässige Fertigung unter wechselnden Bedingungen (z. B. schwankende Temperaturen, begrenzte Aufwärmphasen), was die Häufigkeit von CMM-Messungen reduziert und den Energiebedarf für thermische Stabilisierung senkt.

Zusätzliche Informationen
Hochleistungs-Simultan-5-Achsen-Bearbeitungszentrum, optimiert für das Schwerzerspanen von Titan und Inconel. Kompakte Fräsköpfe erhöhen Steifigkeit und Stabilität und steigern erreichbare Materialabtragsraten.

Technische Daten / Spezifikationen

• Modellfamilie: S1250 HD
• Maschinentyp: Hydrostatik 5-Achsen-Bearbeitungszentrum
• Maximale Werkstückkapazität: 1000 x 1250 mm
• Maximale Werkstückgewichtskapazität: 5000 kg
• Hydrostatische Führungen: ja — vorgespannt hydrostatische Führungen
• Typische Materialabtragsraten: > 800 cm³/min (Titan); Weltrekord 1.516 cm³/min (Ti6Al4V)
• Spindelerfahrung: > 2000 an den Markt gelieferte Einheiten
• Spindelmerkmale: kurze/robuste Wellen für Steifigkeit; kompakter Aufbau für verbesserten Kollisionskontur; Drehmomentcharakteristik optimiert für Hartstoffbearbeitung
• Werkzeugmagazin-Kapazität: bis zu 465 Plätze (HSK-A125)
• Achskonfiguration: simultane 5-Achsen
