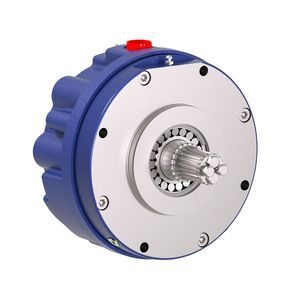

Bremse für Flugzeug VFDB series

Übersicht - NBE-Bremsenserie
NBE-Bremsen sind für den Einsatz in dynamischen Situationen ausgelegt. Im Gegensatz zu herkömmlichen Motorhaltebremsen, die bei null U/min wirken und auf statische Reibung ausgelegt sind, liefern NBE-Bremsen eine nominelle dynamische Drehmomentleistung, die mit dem statischen Drehmoment vergleichbar ist, sodass dynamische Lasten ohne Überdimensionierung gestoppt werden können. Jedes NBE wird vor dem Versand auf PT Tech-Prüfständen unter extremen Bedingungen auf sein dynamisches Drehmoment getestet.

NBE230
Bemessenes statisches Drehmoment neu: 1,920 Nm
Min. statisches Drehmoment: 1,560 Nm
Bemessenes dynamisches Drehmoment neu: 1,920 Nm
Bemessungsdrehzahl: 4,000 rpm
Bemessene Bremsenergie 5/HR: 510 kJ

NBE330
Bemessenes statisches Drehmoment neu: 2,880 Nm
Min. statisches Drehmoment: 2,350 Nm
Bemessenes dynamisches Drehmoment neu: 2,880 Nm
Bemessungsdrehzahl: 4,000 rpm
Bemessene Bremsenergie 5/HR: 764 kJ

NBE245
Bemessenes statisches Drehmoment neu: 4,320 Nm
Min. statisches Drehmoment: 3,520 Nm
Bemessenes dynamisches Drehmoment neu: 4,320 Nm
Bemessungsdrehzahl: 3,600 rpm
Bemessene Bremsenergie 5/HR: 1,050 kJ

NBE345
Bemessenes statisches Drehmoment neu: 6,480 Nm
Min. statisches Drehmoment: 5,280 Nm
Bemessenes dynamisches Drehmoment neu: 6,480 Nm
Bemessungsdrehzahl: 3,600 rpm
Bemessene Bremsenergie 5/HR: 1,570 kJ

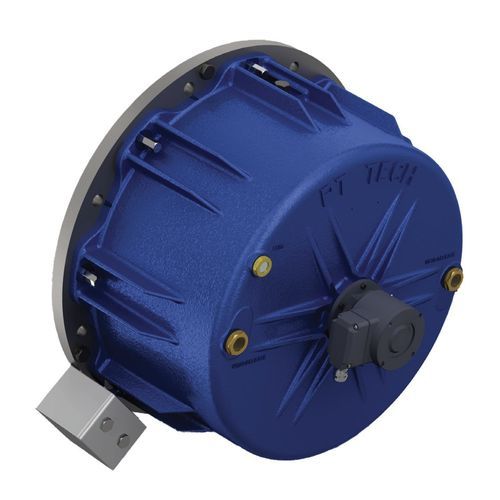

Übersicht - VFDB-Bremsenserie
VFDB-Bremsen sind für den Einsatz in dynamischen Situationen ausgelegt und reduzieren niederfrequente reibungsbedingte Vibrationen, die bei Hochgeschwindigkeitsstillständen auftreten können und Antriebsbauteile einschließlich Motorwellen beschädigen können. VFDB-Modelle werden auf PT Tech-Prüfständen hinsichtlich dynamischer Drehmomentleistung validiert.

VFDB76
Statisches Drehmoment neu: 830 Nm
Statisches Drehmoment verschlissen: 760 Nm
Dynamisches Drehmoment verschlissen: 950 Nm
Max. Freilaufdrehzahl: 4,000 rpm
Max. Einrückdrehzahl: 2,500 rpm
Haltespannung: 50V DC Min
Erreger-/Ansteuerspannung: 205V DC Min
Luftspalt Min/Max: 0.8/2.0 mm
Trägheit: .06 kg-m2
Masse: 137.4 kg

VFDB110
Statisches Drehmoment neu: 1,180 Nm
Statisches Drehmoment verschlissen: 1,075 Nm
Dynamisches Drehmoment verschlissen: 1,300 Nm
Max. Freilaufdrehzahl: 3,600 rpm
Max. Einrückdrehzahl: 2,500 rpm
Haltespannung: 50V DC Min
Erreger-/Ansteuerspannung: 205V DC Min
Luftspalt Min/Max: 0.8/2.0 mm
Trägheit: .06 kg-m2
Masse: 137.9 kg

VFDB160
Statisches Drehmoment neu: 1,750 Nm
Statisches Drehmoment verschlissen: 1,600 Nm
Dynamisches Drehmoment verschlissen: 1,300 Nm
Max. Freilaufdrehzahl: 3,600 rpm
Max. Einrückdrehzahl: 2,500 rpm
Haltespannung: 50V DC Min
Erreger-/Ansteuerspannung: 205V DC Min
Luftspalt Min/Max: 0.8/2.0 mm
Trägheit: 0.245 kg-m2
Masse: 239 kg

VFDB250
Statisches Drehmoment neu: 2,750 Nm
Statisches Drehmoment verschlissen: 2,500 Nm
Dynamisches Drehmoment verschlissen: 1,950 Nm
Max. Freilaufdrehzahl: 3,200 rpm
Max. Einrückdrehzahl: 1,900 rpm
Haltespannung: 50V DC Min
Erreger-/Ansteuerspannung: 205V DC Min
Luftspalt Min/Max: 0.8/2.0 mm
Trägheit: 0.245 kg-m2
Masse: 240 kg

VFDB400
Statisches Drehmoment neu: 4,400 Nm
Statisches Drehmoment verschlissen: 4,000 Nm
Dynamisches Drehmoment verschlissen: 5,000 Nm
Max. Freilaufdrehzahl: 2,200 rpm
Max. Einrückdrehzahl: 1,500 rpm
Haltespannung: 50V DC Min
Erreger-/Ansteuerspannung: 205V DC Min
Luftspalt Min/Max: 0.8/2.0 mm
Trägheit: 0.427 kg-m2
Masse: 404 kg

VFDB630
Statisches Drehmoment neu: 6,950 Nm
Weitere Daten: auf der Seite nicht angegeben (Felder leer für einige VFDB-Größen)

VFDB1000
Statisches Drehmoment neu: 10,000 Nm
Weitere Daten: auf der Seite nicht angegeben (Felder leer für einige VFDB-Größen)

Technische Merkmale

• Produktfamilien: NBE-Bremsenserie (motorangebaute dynamische Bremsen) und VFDB-Bremsenserie (motorangebaute Bremsen zur Reduzierung reibungsbedingter Vibrationen).
• Zweck NBE: Bereitstellung eines nominellen dynamischen Drehmoments, das dem statischen Drehmoment entspricht oder vergleichbar ist, um dynamische Lasten ohne Überdimensionierung zu stoppen; Validierung auf Prüfständen vor dem Versand.
• Zweck VFDB: Reduzierung niederfrequenter reibungsbedingter Vibrationen bei Hochgeschwindigkeitsstillständen zum Schutz von Antriebsbauteilen und Motorwellen; Validierung auf Prüfständen vor dem Versand.
• Wichtige elektrische Parameter (VFDB-Modelle): Haltespannung typ. 50V DC Min; Erreger-/Ansteuerspannung typ. 205V DC Min.
• Luftspalt (VFDB-Modelle): Min/Max 0.8/2.0 mm.
• Drehzahlangaben: NBE-Modelle bis zu 4,000 rpm (NBE230/NBE330); andere NBE-Modelle bei 3,600 rpm. VFDB-Freilauf-/Einrückdrehzahlen variieren je nach Modell (Beispiele oben aufgeführt).
• Drehmoment- und Energieangaben: in den Modellangaben oben aufgeführt (statisches Drehmoment, min. statisches Drehmoment, dynamisches Drehmoment, Bremsenergie falls angegeben).
• Mechanische Daten: Trägheit und Masse sind für mehrere VFDB-Modelle angegeben, sofern verfügbar.
