Beleuchtung für Flughafen ARL

für RollfeldLEDMontage

Produktübersicht
Die Cheerong ARL-Serie liefert ein umfassendes Aerodrome Lighting (AGL)-System zur Führung auf Start- und Landebahnen, Rollwegen und Vorfeldern. Die Produktfamilie umfasst erhöhte senkrechte Leuchten, eingelassene Leuchten sowie PAPI/APAPI-Einheiten für Nacht- und Niedrigsichtbetrieb.

Erhöhte senkrechte Leuchten — Sortiment

• 1. Anfluglicht — HM-APP-200
• 2. Bahnschwellenlicht — HM-RTL-200
• 3. Bahnendlicht — HM-END-150
• 4. Bahnschutzlicht — HM-RGL-A(L)
• 5. Bahnrandlicht — HM-REL-XX-200
• 6. Bahnrandlicht — HM-REL-12-X-XX(L)
• 7. Bahnrandlicht — HM-REL-12-X-XX-210
• 8. Rollwegrandlicht — HM-TEL(L)
• 9. T-förmiges Licht — HM-TL-605-H10
• 10. Vorfeldlicht — HM-600-H-r

Eigenschaften (erhöhte Leuchten)

• Betriebstemperatur: -40 °C bis +55 °C
• Schutzart: IP54
• Einstellbarer Betriebsstrom: 2,8 A bis 6,6 A

Eingelassene Leuchten — Sortiment

• 1. Bahnmittleinienlicht — HM-RCL-08-XX(L)
• 2. Bahnendlicht — HM-END-08-RB(L)
• 3. Indikatoren für schnelle Ausfahrt — HM-RAP-08-YB(L)
• 4. Touchdown-Zonenleuchten — HM-TZL-08-X-CB(L)
• 5. Rollwegmittelinie (gerader Abschnitt) — HM-TCL-08(X)-XX(L)
• 6. Stopway / Stop-Bar-Licht — HM-SBL-08(S)-RB(L)
• 7. Zwischenhaltepositionslicht — HM-IHP-08(S)-YB(L)

Eigenschaften (eingelassene Leuchten)

• Betriebstemperatur: -40 °C bis +55 °C
• Schutzart: IP65
• Einstellbarer Betriebsstrom: 2,8 A bis 6,6 A
• Gewicht (Beispiel): 2,7 kg (Leuchte); 2,2 kg (Basis)

PAPI (Precision Approach Path Indicator)
Die PAPI/APAPI-Einheiten liefern visuelle Gleitpfadführung durch rot/weiß-Kombinationen. Typischerweise werden vier PAPI-Indikatoren pro Anflug eingesetzt (zwei für APAPI). Jede Einheit besteht aus dem Leuchtengehäuse (Abdeckung, Frontglas, Gehäuse, Linse, Farbfilter, Lampe) und einer Halterungsbaugruppe zur Höhen- und Positionsjustage.

Bilder

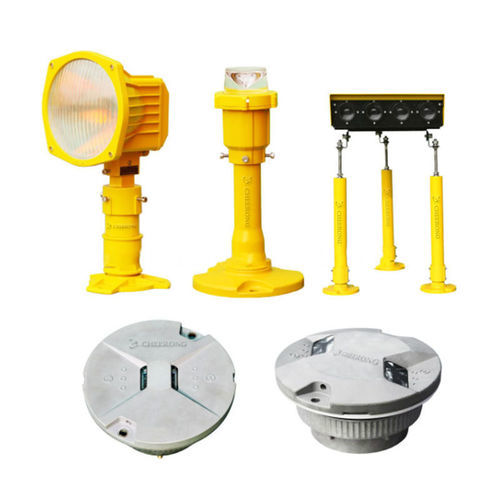

Produktbilder zeigen erhöhte Leuchten, eingelassene Einheiten, PAPI-Geräte und Installationsansichten zur Veranschaulichung.

Technische Daten

• Modell: ARL
• Marke: Cheerong
• Produktfamilie: erhöhte senkrechte Leuchten, eingelassene Leuchten, PAPI/APAPI, Rollweg- und Vorfeldbeleuchtung
• Betriebstemperaturbereich: -40 °C bis +55 °C
• Schutzart: IP54 (erhöhte Leuchten); IP65 (eingelassene Leuchten)
• Betriebsstrom: einstellbar von 2,8 A bis 6,6 A
• Gewichtsbeispiel (eingelassene Leuchte): 2,7 kg (Leuchte); 2,2 kg (Basis)
• Typische Anwendungen: Bahnannäherung, Schwelle und Ende, Bahnrand, Rollwegrand und Mittelachse, Vorfeldbeleuchtung, PAPI-Systeme
