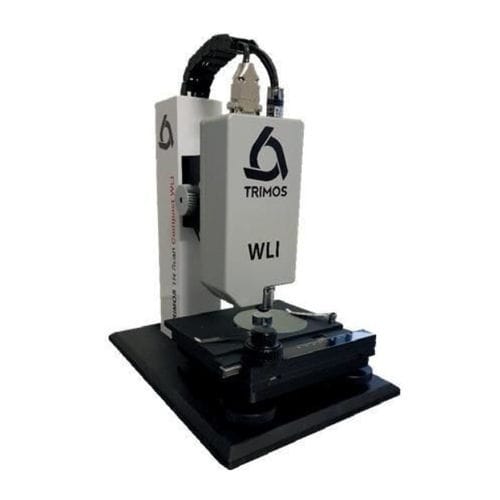

Oberflächenmessgerät TR SCAN WLI

optischkontaktlosfür die Raumfahrtindustrie

Hochpräzise berührungslose Oberflächenmessung. Die TR Scan Compact WLI-Serie ermöglicht Messungen an jedem Materialtyp mit sub-nanometrischer Auflösung. Dank ihrer einfachen Bedienung und geringen Größe lässt sie sich leicht in eine Laborumgebung integrieren und ermöglicht schnelle und einfache Messungen. Die WLI-Technologie (Weißlichtinterferometrie) in Kombination mit einem Piezo-Motor ermöglicht extrem schnelle Messungen. Der Tisch ermöglicht eine manuelle Bewegung mit Werkstücken bis zu 5 kg. Motorisierte Tische sind optional erhältlich, um den X&Y-Messbereich zu erweitern. - Berührungslos - Kleiner Platzbedarf - Messbereich 400 µm - Auflösung 0.1 Nanometer - Extrem einfach zu bedienen - 2.5x und 5x Michelson-Optiken für ein weites Sichtfeld - Austauschbare Optiken oder auf einem Karussell montiert Technische Details Auflösung: 0.1 nm Laterale Auflösung (X/Y): 4.81 µm bis 0.52 µm Messbereich: 400 µm Optischer Zoom: 2.5x bis 100x Arbeitsabstand: ~10.3 mm bis ~3.4 mm Spezifikationen Temperaturbereich: 0 bis 50 [°C] Kanäle: 2 Auflösung: 0.01 [°C] Genauigkeit: ±0.5 [°C] Kommunikationsprotokoll: USB oder serielle Schnittstelle Stromversorgung: Über USB oder seriell Stromversorgung: 0.5 [W] Abmessungen: 82 x 102 x 36 [mm] Gewicht: 350 [g] Temperatursensoren Sensortyp: PT100 Kabellänge: 3 [m] Toleranz: DIN EN 60751 Klasse 1/3 DIN Serielle Konfiguration Baudrate: 9600 [Bits/s] Bits: 8 Parität: Keine Verfügbare Modelle TR Scan Compact WLI TR Scan C. WLI MA 73×55 TR Scan C. WLI MO 75×50 TR Scan C. WLI MO 100×100 TR Scan Compact WLI Mehrere Objektive (Karussell) TR Scan E. WLI MA 73×55 TR Scan E. WLI MO 75×50 TR Scan E. WLI MO 100×100 Marke: Trimos Produkt: TR Scan Compact WLI Messtechnologie: Weißlichtinterferometrie (WLI) Auflösung: 0.1 nm Messbereich: 400 µm Optionen für manuelle und motorisierte Tische Austauschbare Optiken, Karusselloption Gewicht: 350 g (ohne Sensor) Abmessungen: 82 x 102 x 36 mm (ohne Sensor) Stromversorgung: USB oder seriell Betriebstemperatur: 0 bis 50°C
