6-Achs-Messarm XRHGantry CR

für die Raumfahrtindustrie

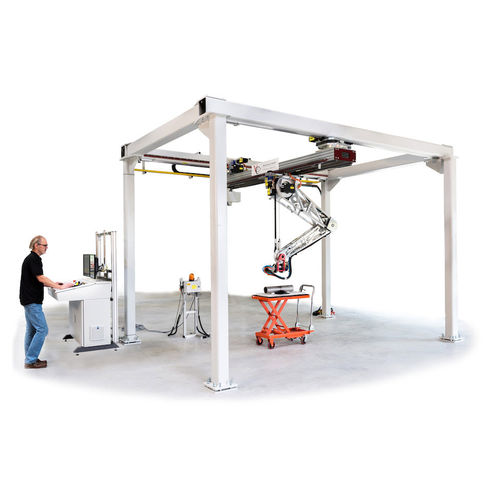

Die Inspektion von schweren, großen oder komplexen Bauteilen erfordert ein vielseitiges und anpassungsfähiges System. Die XRHGantry CR ist eine Deckenstativ-Anlage für Röntgenspannungen bis zu 450 kV. Die Anlage verfügt über einen großen Hub und kann mit analogen Film (RT) oder digitalen Speicherfolien (CR) genutzt werden. Durch den flexiblen Systemaufbau kann die XRHGantry CR anspruchsvollste Prüfanforderungen erfüllen. Der innovative Kipparm ermöglicht einen hohen Hub für die Inspektion eines breiten Bauteilspektrums. Die Röhre kann durch Joysticks, CNC Programme oder eine Fernbedienung gesteuert werden. Eine genaue Positionierung wird durch Näherungssensoren, Laserpointer, Kameras und Gradbänder ermöglicht. Somit können selbst komplexeste Strukturen in der Luft- und Raumfahrtindustrie effizient mit analogen Film oder CR geprüft werden. Durch die präzisen und programmierbaren Motoren mit Positioniergenauigkeit von unter einem halben Millimeter können komplexe Inspektionsprozesse in Sequenzen automatisiert werden. Schwere Bauteile können dabei auf Rollen, Hubwagen, Deckenkränen oder Gabelstaplern in den Röntgenraum bewegt und Bauteiltische in das Konzept integriert werden. Die räumlichen Ausmaße der XRHGantry CR werden kundenspezifisch an die vor Ort herrschenden Begebenheiten angepasst. Für den Fall, dass die Röhre in das Bauteil eintauchen muss, kann auch ein Teleskopsystem geliefert werden. Sollte kein Prüfbunker vorhanden sein, kann das System sogar innerhalb einer zerlegbaren Röntgenkabine geliefert werden. Alternativ kann VisiConsult bei dem Bau eines Bunkers behilflich sein.
