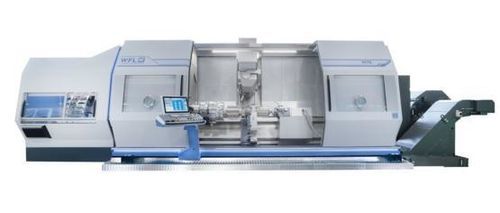

CNC-Fräsmaschine M7 series

horizontalfür die Luftfahrt

Übersicht
Die M70 MILLTURN ist ein CNC‑Multitasking‑Dreh‑Fräszentrum auf Basis des modularen WFL‑Systems. Das Maschinenkonzept minimiert die Abstände zwischen Werkstück, Werkzeug und Führungen und maximiert gleichzeitig die Abstände zwischen den Führungs‑paaren, um optimale Stabilität und Geometrie zu gewährleisten. Das frontseitig beladbare Werkzeugmagazin bietet kompakte, stabile Lagerung mit sicherem Zugriff.

Highlights

• Modulare Schnittstellen für Werkzeuge, ausgelegt auf langfristige Genauigkeit und Steifigkeit.
• Die Standard‑Werkzeugschnittstelle ist für hohe Vorschubkräfte ausgelegt.
• Leistungsfähige Tiefbohrverfahren und verschiedene Sonderbearbeitungen möglich.
• Prismen‑Werkzeugsystem ermöglicht Werkzeuge über Standarddimensionen hinaus.

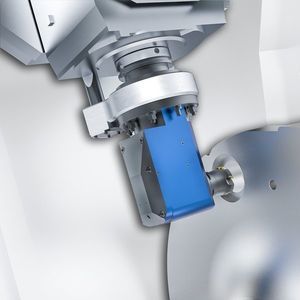

• Einsatz massiver Prismahalter und automatische Wechsel der Schneidköpfe bei Verwendung der WFL‑Abarbeitungsleiste.
• Zwei Magazinvarianten (Kapazitäten bis zu 200 Plätzen).

Technische Daten (Tabelle)
Nenn‑Spitzenweiten — mm — M70: 1000 / 2000 / 3000 / 4500 / 6000 / 8000 — M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Drehdurchmesser über Planschlitten — mm — M70: 850 / 850 / 850 / 850 / 820 / 790 — M70‑G: 850 / 850 / 850 / 850 / 820 / 790
Max. Leistung Hauptspindel Drehen 40% (100%) — kW — M70: 56(40) / 80(60) * — M70‑G: 56(40) / 80(60) // 60(40) / 90(60) *
Max. Drehmoment Hauptspindel Drehen 40% (100%) — Nm — M70: 3420(2440) / 5860(4500) * — M70‑G: 3420(2440) / 5860(4500) // 3000(2000) / 4800(3200) *
Max. Drehzahl Hauptspindel Drehen — min-1 — M70: 2400 / 1600 * — M70‑G: 2400 / 1600 *
Max. Leistung Frässpindel 40% (100%) — kW — M70: 58(45) * — M70‑G: 58(45) *
Max. Drehmoment Frässpindel 40% (100%) — Nm — M70: 640(500) / 400(310) * — M70‑G: 640(500) / 400(310) *
Max. Drehzahl Frässpindel — min-1 — M70: 5000 / 8000 * — M70‑G: 5000 / 8000 *
Schwenkwinkel Achse B — deg — M70: 220 (-110…+110) — M70‑G: 220 (-110…+110)
Verfahrweg Y — mm — M70: 525 (-225…+300) — M70‑G: 525 (-225…+300)
Verfahrweg X — mm — M70: 900 (-20…+880) — M70‑G: 900 (-20…+880)
Reitstock Aufnahme — Typ — M70: MK6 — M70‑G: -
Werkzeugmagazin Speichersystem — Anzahl — M70: 36 / 72 / 108 / 200 * — M70‑G: 36 / 72 / 108 / 200 *
Steuerung SIEMENS — Typ — M70: SINUMERIK ONE — M70‑G: SINUMERIK ONE

Technische Spezifikationen

• Verfügbare Nenn‑Spitzenweiten: 1000, 2000, 3000, 4500, 6000, 8000 mm
• Drehdurchmesser über Planschlitten bis zu 850 mm (abhängig von der Spitzenweite)
• Leistungsoptionen Hauptspindel Drehen bis 80 kW (Varianten 40% / 100%)
• Drehmoment Hauptspindel Drehen bis 5860 Nm (abhängig vom Einschaltdauer)
• Drehzahlen Hauptspindel Drehen: 2400 / 1600 min-1 (konfigurationsabhängig)
• Leistung Frässpindel: 58 kW (40%) / 45 kW (100%) angegeben
• Drehmoment Frässpindel: bis 640 / 400 Nm (40% / 100%)
• Drehzahlen Frässpindel: 5000 / 8000 min-1
• Schwenkbereich Achse B: 220° (-110° … +110°)
• Verfahrweg Achse Y: 525 mm (-225 … +300)
• Verfahrweg Achse X: 900 mm (-20 … +880)
• Reitstock Aufnahme: MK6 (nur M70)
• Werkzeugmagazin Kapazitäten: 36 / 72 / 108 / 200 Plätze
• Standardsteuerung: SIEMENS SINUMERIK ONE
