Positionsleuchte ORION™ 650E

AntikollisionKennzeichnungfür Flugzeug

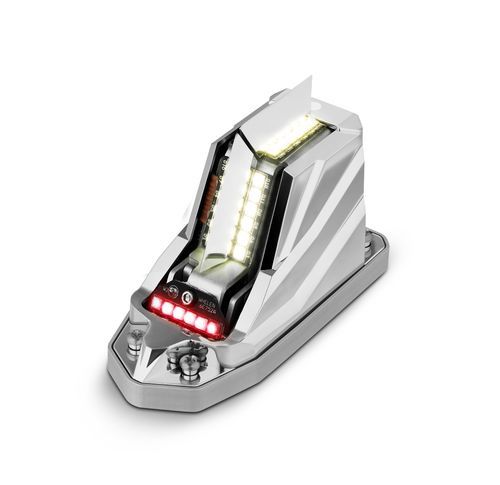

Produktübersicht Die Orion™ 650E-Serie von Whelen Aerospace Technologies integriert rote oder grüne vordere Positionsleuchten mit einer weiß blinkenden Antikollisionsfunktion in einer kompakten, bündig eingebauten Wingtip-Einheit. Die Serie macht externe Blinkergehäuse überflüssig (vereinfachte Installation und erhöhte Zuverlässigkeit), wird hinter einer vorhandenen Wingtip-Linse installiert und verwendet die gleiche Aufstandsfläche und Befestigungsanordnung wie ältere Whelen-Produkte. Verfügbar in 14 VDC- und 28 VDC-Konfigurationen. Ausgewählte 28 VDC-Modelle (650E 31 und 650E 32) verfügen über eine integrierte rote Bodenerkennungsleuchte zur verbesserten Bodenbeleuchtbarkeit. Die Orion™ 650E-Serie ist vollständig FAA TSO zugelassen und STC-zertifiziert und für Retrofit- und Austauschanwendungen konzipiert.

Verfügbare Teilenummern / Varianten

• 01-0790701-01 — 14V Grün (OR6501GE)
• 01-0790701-02 — 14V Rot (OR6501RE)
• 01-0790701-11 — 28V Grün (OR6502GE)
• 01-0790701-12 — 28V Rot (OR6502RE)
• 01-0790701-31 — 28V Grün mit roter Bodenerkennung (OR650EG2G)
• 01-0790701-32 — 28V Rot mit roter Bodenerkennung (OR650EG2R)

Wesentliche Merkmale

• Integrierte vordere Positionsleuchte (rot oder grün) und weiß blinkende Antikollisionsleuchte in einer Einheit
• Optional integrierte rote Bodenerkennungsleuchte bei ausgewählten 28 VDC-Modellen
• Bündiges Design zur Montage hinter einer vorhandenen Wingtip-Linse; gleiche Aufstandsfläche wie bei älteren Whelen-Produkten
• Entfällt externe Blinkerkästen
• Erhältlich in 14 VDC- und 28 VDC-Modellen
• FAA TSO zugelassen und STC zertifiziert

Modell / Teil / Beschreibung / Zulassungen Modell | Teil # | Beschreibung | Zulassungen
OR6501GE | 01-0790701-01 | Eingelassene grüne Positionsleuchte / Antikollisions-Wingtip-Baugruppe, 14 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen II
OR6501RE | 01-0790701-02 | Eingelassene rote Positionsleuchte / Antikollisions-Wingtip-Baugruppe, 14 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen I
OR6502GE | 01-0790701-11 | Eingelassene grüne Positionsleuchte / Antikollisions-Wingtip-Baugruppe, 28 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen II
OR6502RE | 01-0790701-12 | Eingelassene rote Positionsleuchte / Antikollisions-Wingtip-Baugruppe, 28 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen I
OR650EG2G | 01-0790701-31 | Eingelassene grüne Positionsleuchte / Rote Bodenerkennung / Antikollisions-Wingtip-Baugruppe, 28 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen II
OR650EG2R | 01-0790701-32 | Eingelassene rote Positionsleuchte / Rote Bodenerkennung / Antikollisions-Wingtip-Baugruppe, 28 VDC | STC / TSO / ETSO-C96a Klasse II, TSO/ETSO-C30c Typen I

Dokumentation & Installationshinweise Installations- und Servicemanuale, STC- und Zertifizierungsdokumente sind für die Orion™ 650E-Serie verfügbar (Installationsanleitungen, STC-Zertifikate, illustrierter Ersatzteilkatalog und Handbuch für Installation/Service von Antikollisionslichtsystemen). Dieses Gerät ist so ausgelegt, dass es unter einer Wingtip-Linse installiert wird und nicht extern am Flugzeug montiert werden darf.

Technische Daten

• Zeichnung: 90701
• Abmessungen: L 3.85" × B 1.68" × H 2.20"
• Gewicht: 0.26 lbs
• Stromaufnahme (14 VDC): Positionslicht 0.30 A; Antikollisionslicht ~0.70 A (Durchschnitt); Spitze 3.6 A
• Stromaufnahme (28 VDC): Positionslicht 0.15 A; Antikollisionslicht ~0.35 A (Durchschnitt); Spitze 1.8 A
• Montage: Bündig (installiert hinter einer vorhandenen Wingtip-Linse; verwendet die Whelen-Legacy-Aufstandsfläche)
• Zulassungen: FAA TSO, STC zertifiziert; ETSO/TSO-Verweise wie in der Produktdokumentation aufgeführt
• Verfügbare Konfigurationen: 14 VDC und 28 VDC; ausgewählte 28 VDC-Modelle enthalten rote Bodenerkennung
