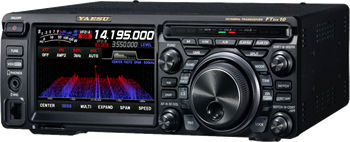

Funk-Transceiver FTDX10

HFfür Flugzeug

Wir freuen uns, den FTDX10 vorstellen zu können, einen neuen, lang erwarteten kompakten HF/50MHz 100W SDR Transceiver! Hybrid-SDR-Konfiguration Wie die FTDX101-Serie nutzt auch der neue FTDX10 die Yaesu Hybrid-SDR-Konfiguration - Narrow Band SDR und Direct Sampling SDR. Der Schmalband-SDR-Empfänger zeichnet sich durch eine exzellente Empfangsleistung aus, während der Direct Sampling SDR ein digitales Echtzeit-Spektrumskop bietet. Schmalband-SDR mit 3 Arten von Roofing-Filtern und phänomenalen Multi-Signal-Empfangseigenschaften Wie bei der FTDX101-Serie wurde die Down-Conversion-Empfängerkonfiguration mit der ersten ZF bei 9MHz übernommen. Sie ermöglicht den Einsatz von hervorragenden Schmalband-Quarz-Dachfiltern, die den gewünschten scharfen "Cliff Edge"-Formfaktor aufweisen. Dank des Schmalband-SDR mit der neuesten Schaltungskonfiguration einschließlich 500Hz-, 3kHz- und 12kHz-Dachfilter und rauscharmem Oszillator erreicht der RMDR (Reciprocal Mixing Dynamic Range) 116dB oder mehr, der Nahbereichs-BDR (Blocking Dynamic Range) 141dB oder mehr und der 3. IMDR (Intermodulation Dynamic Range dritter Ordnung) erreicht 109dB oder mehr im 14MHz-Band bei 2kHz Abstand. 250MHz HRDDS (High Resolution Direct Digital Synthesizer) bietet einen ruhigen und klaren Empfang Die lokale Schaltung des neuen FTDX10 verwendet die gleiche 250MHz HRDDS-Methode wie die FTDX101-Serie. Dank seiner Eigenschaften, die das C/N-Verhältnis (Träger-Rausch-Verhältnis) verbessern, und der sorgfältigen Auswahl der Komponenten im Design erreicht die Phasenrauschcharakteristik des lokalen Signals einen ausgezeichneten Wert von -145dB oder weniger bei 14MHz bei 2kHz Trennung.
