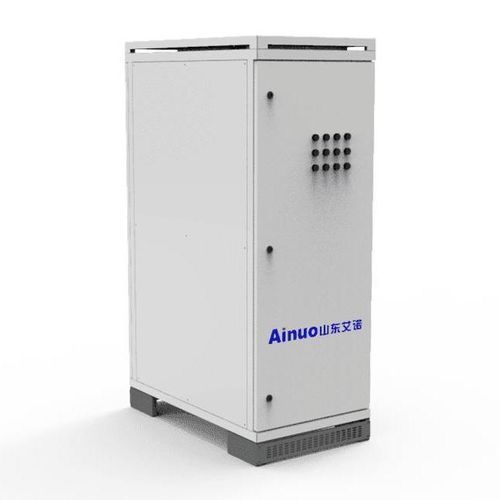

Compensador de caída de tensión para aeronave AN17DP(F)

400 Hz

Descripción del producto
El armario paralelo 400Hz serie AN17DP(F) está diseñado para la distribución centralizada de energía 400Hz en sistemas de alimentación en tierra. Cuando se paralelizan varias unidades de potencia en tierra, este armario agrupa las salidas y, junto con compensadores de caída de tensión, distribuye energía 400Hz sincronizada a múltiples posiciones de aeronaves. Se aplica a instalaciones centralizadas como hangares de mantenimiento, posiciones de puerta y plataformas.

Características del producto

• Soporta sistemas de suministro centralizado con una capacidad máxima de 540 kVA.
• Inductor de paralelado integrado que reduce las corrientes de circulación durante el paralelado y disminuye las pérdidas internas.
• Grado de protección IP55, apto para instalación exterior en plataformas y zonas de rampa.
• El armario de paralelado y el compensador de caída de tensión comparten dimensiones externas uniformes para una fabricación estandarizada y una disposición de instalación coherente.
• Expansión flexible de canales de salida junto con un compensador de caída de tensión, permitiendo distribuir a cualquier número requerido de salidas.

Aplicación del producto
Se utiliza en zonas con concentración de aeronaves: posiciones gate y remote-gate, hangares de mantenimiento y plataformas aeroportuarias, posibilitando la distribución centralizada de energía 400Hz para operaciones en tierra.

Especificaciones técnicas

• Modelo: AN17DP-300(F)
• Cantidad de unidades de potencia: 1 - 3
• Potencia nominal: 3×180KVA
• Sistema de distribución: Trifásico cuatro hilos
• Tensión nominal: 3×115/200V
• Corriente nominal: 3×1560A
• Frecuencia: 400Hz ±10Hz
• Expansión de salidas: Expansión de rutas cualquiera
• Eficiencia: ≥99%
• Grado de protección: IP55
• Condiciones ambientales: -40℃ ~ +60℃
• Humedad relativa: 10~100% (sin condensación)
• MTBF: 100,000 horas
• MTTR: ≤20min
• Volumen W*H*D (mm): 600*1700*1030
• Peso (kg): 150
