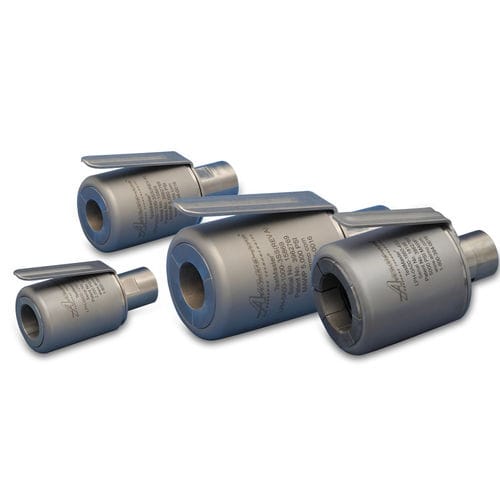

Instrumento de test de presión LPH

para la aviónicapara la aeronáuticacompacto

Las herramientas de prueba hidrostática patentadas de la serie LPH del modelo TestMaster® están especialmente diseñadas para sujetar y sellar tubos de extremos lisos. El muelle de seguridad sujeta previamente el tubo y el mecanismo de sujeción asegura un agarre constante y positivo durante el ciclo de trabajo. Las herramientas están disponibles con accionamiento manual por palanca o neumático. La herramienta puede utilizarse con una gran variedad de servicios, como agua, aceite y otros líquidos. Las herramientas de la serie LPH son aptas para pruebas de presión hidrostática e hidroexpansión de hasta 5.000 psi (345 bar) según especificaciones militares, nucleares, de automoción y aeroespaciales: API, ASTM, ASME, ISO, DIN y BS. Su diseño compacto y equilibrado es especialmente adecuado para zonas de trabajo restringidas, como líneas de aeronaves o sistemas de calefacción y refrigeración. La herramienta de la serie LPH trabaja con tubos, tuberías y accesorios estándar y métricos de diámetros comprendidos entre 3,2 mm y 168,3 mm (0,13 pulg. y 6,63 pulg.). Presión máxima: - Presiones de trabajo de hasta 5.000 psi (345 bar) Rango de diámetro exterior del tubo: - 0,13 pulg. a 6,63 pulg. DE (3,2 mm a 168,3 mm DE) Temperatura: - 0° C a 49° C (32° F a 120° F) Servicios: - Agua, aceite y otros líquidos Velocidad: - Flujo completo, prellenado alto Sujeción y cierre del collarín: - En el diámetro exterior del tubo Sujeción: - Diseño de presión compensada para un funcionamiento seguro Funcionamiento de la herramienta: - Accionamiento por palanca, accionamiento neumático simple o accionamiento neumático doble Liberación de pinza por palanca: - Extracción rápida de la herramienta Principio de diseño de bloqueo de pinza especial: - Se adapta a tubos de menor longitud Tope interno predeterminado del tubo: - No requiere medición Pinzas de bajo marcado: - Evitan el colapso y los daños en el extremo del tubo Tolerancias incorporadas en el extremo del tubo: - No requiere extremos cortados a escuadra
