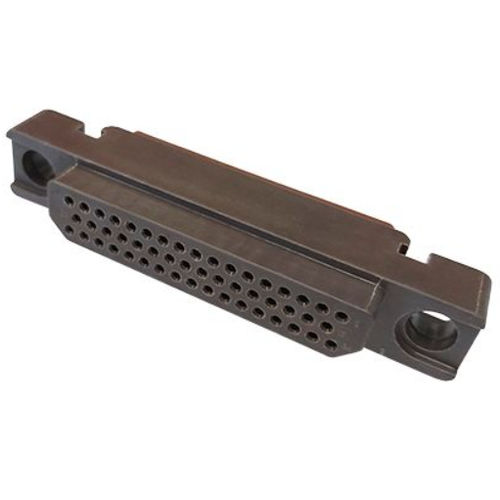

Conector de datos 1900 series
para aeronavequadraxrectangular

conector de datos
conector de datos
conector de datos
conector de datos
conector de datos
conector de datos
conector de datos
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de datos
Aplicaciones
para aeronave
Formato
quadrax
Forma
rectangular
Tipo de conexión
de engaste, hembra, de bloqueo
Otras características
ligero, de inmersión, de moldeo termoplástico
Tensión

1.500 V

Corriente primaria

7,5 A

Descripción

Estado del alcance: No conforme Estado RoHS: No conforme Estado de obsolescencia: Activo Normativa: EN3545 Número de pieza estándar: EN3545E01FXA00A Descripción El 1900 / EN3545 es un conector rectangular compuesto disponible con varias disposiciones de contactos. Incluye contactos desmontables engarzados de tamaño 22 a 8 para cables de cobre y aluminio, comunes con conectores de la serie Mil-DTL-38999 como coaxiales, twinax, triaxiales y Quadrax.Ojal trasero estándar y sobremoldeado y junta interfacial.Postes de enchavetado y bloqueo configurables que proporcionan 36 opciones. Especialmente indicado para aplicaciones en las que no es necesario el apantallamiento. Características principales Especificación aeroespacial comercial para conectores rectangulares Termoplástico ligero y robusto Tecnología de sobremoldeado que ofrece excelentes prestaciones de sellado Conformidad con las normas ABD0031 y FAR 25853 en materia de fuego/humo/toxicidad Mecánica Material del inserto - Silicio Retención del inserto en la carcasa (> a) - 35 daN Retención del contacto - 6 daN Resistencia (número de ciclos) - 100 Vibraciones - Tipo - Sinusoide Vibraciones - Frecuencia - De 10 a 3000 Vibraciones - Amplitud - 20 g Vibraciones - Duración - 12 h Choques - Tipo - Demi sinusoide Sacudidas - Amplitud - 50 g Choques - Duración - 11 ms Entorno Temperatura de funcionamiento - Mín - -55 °C Temperatura de funcionamiento - Máx - 175 °C Niebla salina - 48 h Resistencia a los fluidos - Resistente a la salpicadura - Combustible, Fluidos hidráulicos, Productos de limpieza, Fluidos descongelantes, Fluidos refrigerantes Estanqueidad Interfacial - 147 hPa Inmersión a baja presión atmosférica - 147 hPa Eléctrico Resistencia de aislamiento (> a) - 5000 MΩ Fuego Conformidad con humo - ABD 0031, EN 2591-317 Peso Peso - 26,19 g

---
