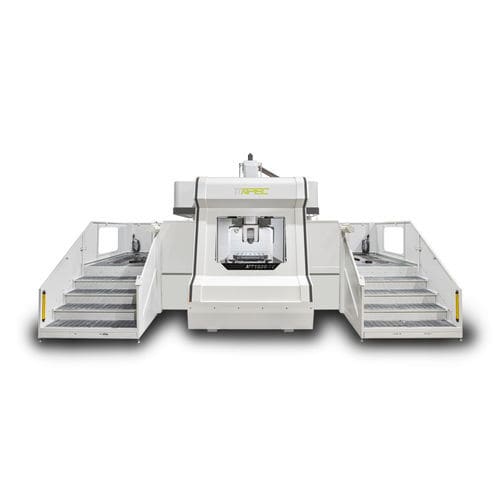

Centro de mecanizado 5 ejes MT20-RT

con husillo rotativoverticalpara la industria aeroespacial

-Máquina especial para el procesamiento de carcasas de motores aeroespaciales -Diseño de estructura de doble bloque -Eje XYZ accionado por husillo de bolas de alta velocidad -La velocidad del eje puede ser de 20 m/min -La estructura integrada de la viga y la columna forma una estructura de arco, que mejora la rigidez general de la máquina y la estabilidad durante el procesamiento. Los ejes XYZ son accionados por un precioso husillo de bolas que es poco ruidoso, eficiente en cuanto a espacio y diseño ligero, alta aceleración y desaceleración, alta precisión, alta repetibilidad. La federación rápida de 3 ejes es de hasta 20m/min, y la aceleración es de hasta 0,3G ~ 0,6G. Puente de columna de una pieza de fundición: refuerza la rigidez y la estabilidad de la máquina durante el mecanizado. Base: Estructura de costillas en forma de V invertida aplicada en el diseño de la base para lograr la mejor trayectoria de flujo de fuerza. Todo el recorrido del eje X está soportado, y esto es para evitar la caída gravitacional y la deformación en la pieza de trabajo de garantía y la precisión de mecanizado de superficie. Estructura de bloque doble con la mejor relación de aspecto. Distancia del extremo del husillo a la mesa - mm - -300 ~ 550 (Vertical) 60 ~ 910(Horizontal) Longitud× Anchura de la mesa - mm - 1.250 x 1.250 Torneado máximo - mm - Ø1.900 Ángulo del eje C - deg - ± 360(continuamente) Velocidad del eje C - rpm - 5 Par del eje C (S1/máx) - Nm - 8.500 / 29.000 Avance rápido - m /min - X/Y=20 Conicidad del husillo - grados - HSK100A Potencia del cabezal (S1/S6) - kW - 50 / 62,5 Par del husillo (S1/S6) - Nm - 318 / 398 Mango de la herramienta - piezas - 40T Longitud máx. de la herramienta - mm - 400 Diámetro máx. de la herramienta con herramienta adyacente - mm - Ø125 Diámetro máx. de la herramienta sin herramienta adyacente - mm - Ø250
