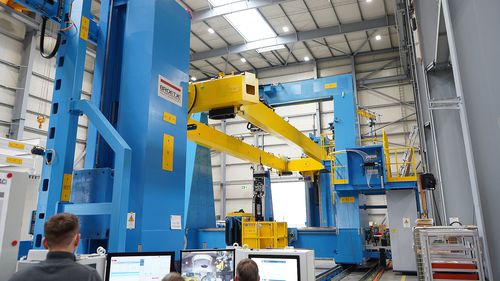

Máquina de remachado eléctrica IPAC

para remachesautomatizadapara la aeronáutica

La Célula Integrada de Ensamblaje de Paneles (IPAC) es un sistema de remachado de paneles de alto rendimiento. Este sistema de eficacia probada es uno de los conceptos de máquina de fijación más vendidos en todo el mundo. Es ideal para fijar paneles de piel y alas de pequeño a gran tamaño. El IPAC consigue tiempos de ciclo más rápidos, manteniendo al mismo tiempo una excelente calidad de los componentes. Este sistema altamente adaptable puede configurarse con un utillaje de fijación flexible que permite una gran flexibilidad de la pieza de trabajo, así como una fácil integración del proceso de producción. El diseño compacto del IPAC y la disposición ajustable de las estaciones permiten un uso eficaz del valioso espacio del taller, al tiempo que reducen al mínimo la inversión en infraestructuras. La pieza puede cargarse tanto vertical como horizontalmente. Con más de 50 instalaciones en todo el mundo, el sistema ha demostrado su eficacia en la producción. DATOS TÉCNICOS RIVETER Capacidad: hasta 21 remaches/min Velocidad de perforación: 50 - 18.000 rpm Repetibilidad de avellanado: ± 0.0006" (± 0.015 mm) Fuerza de sujeción: 110 - 600 lbs (50 - 267 daN) Avance del husillo de taladrado: hasta 7.620 mm/min (300"/min) Material: Aluminio / Titanio / Composite Opcional 10/32" (7,9 mm) Fuerza de arranque: hasta 8.000 daN (18.000 lbs) SISTEMA DE POSICIONAMIENTO ejes lineales X, Y, Z Precisión de posicionamiento eje lineal ± 0,2 mm Ejes rotativos A, B C Precisión de posicionamiento eje rotativo ± 60 arc. seg. CARACTERÍSTICAS ESPECIALES Sistema de fijación totalmente eléctrico Cambiador de herramientas de alta velocidad para portabrocas y yunques superiores Husillo de taladrado de alta velocidad / precisión Sistema sensorial para: Distancia, Normalidad, Tack-remache y Detección de bordes, Profundidad de avellanado, altura de la cabeza de la fijación, diámetro del agujero, sellante Sistema automatizado de alimentación de tornillos
