Célula robotizada de carga STAXX FLEX

para la aeronáuticaautomática

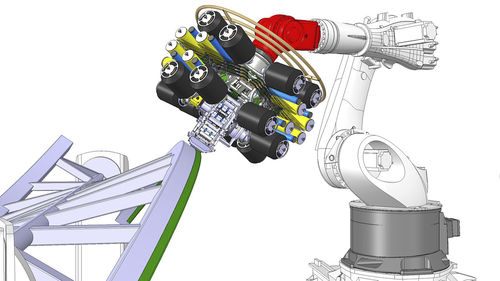

STAXX FLEX es un efector final de colocación de fibra automatizado de alto rendimiento para piezas complejas bidimensionales y tridimensionales. Su reducido peso de 440 kg, incluido el material, permite montarlo en robots industriales estándar de la clase de 500 kg. El sistema es ideal para la colocación automatizada de fibras en la producción en serie. Admite materiales comunes como PrePreg y fibra seca de hasta 50K por remolque. El diseño abierto y modular garantiza una buena accesibilidad a todos los componentes y un mantenimiento rápido y sencillo sin herramientas. Se puede integrar un dispositivo de cambio automático para aumentar aún más la productividad. Esto permite que los trabajos de mantenimiento y la carga de material se realicen en paralelo a la operación de colocación. DATOS TÉCNICOS Peso neto 280 kg / 620 lb Material incluido 440 kg / 970 lb Velocidad máxima de colocación 60 m/min Corte sobre la marcha 45 m/min Rodillo de compactación segmentado para una distribución uniforme de la fuerza de compactación en todas las hileras 16 bobinas de material de 8 kg a bordo Radio de colocación hembra de hasta 800 mm Flexibilidad del material: Termoestables y termoplásticos de ¼" y ½ Unidad de calentamiento mediante lámparas IR o diodos láser Unidad de corte de larga duración >10.000 cortes sin retoques CARACTERÍSTICAS ESPECIALES ALTO RENDIMIENTO UNIDO A UNA GRAN VERSATILIDAD Alto rendimiento en piezas complejas, diseñado para funcionamiento 2D y 3D Varios tipos de material (PrePreg, DryFiber, etc.) Elevada masa de deposición gracias a la alta velocidad de colocación y corte con 16 pistas Uso flexible en una variedad de sistemas de posicionamiento (robot industrial, pórtico estilo máquina, pórtico abierto disponible opcionalmente) CONTROL DE CALIDAD INTEGRADO Fuerza de compactación constante Rodillo de compactación que sigue el contorno Inspección de capas en línea mediante cámara Sistema CAM con gemelo digital para simulación de laminación y rendimiento
