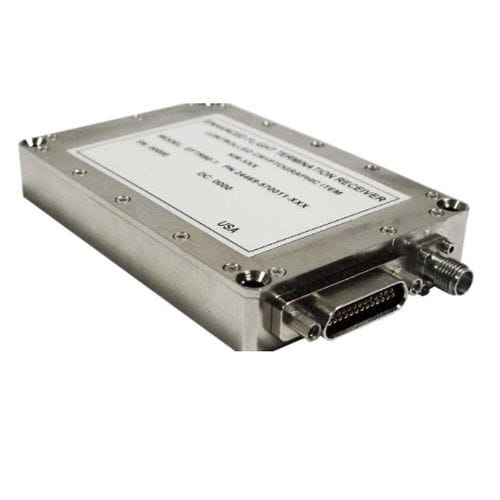

Transpondedor modo S EFTR80-1

para avión

El EFTR80-1 Enhanced Flight Termination Receiver (EFTR) es la nueva generación de receptores de terminación de vuelo que proporciona una seguridad de misión superior a los FTR heredados. El EFTR80-1 es una unidad compatible con el sistema EFTS (Enhanced Flight Termination System) diseñada para aplicaciones de misiles, lanzamientos espaciales, vehículos aéreos no tripulados (UAV) y objetivos. Está diseñado para un tamaño, peso y potencia (SWAP) mínimos. El EFTR80-1 utiliza un receptor digital que demodula una señal CPFSK y descifra los mensajes EFTS utilizando el Triple Data Encryption Standard (TDES). Esta unidad cumple los requisitos de las normas RCC 319-14 y RCC 325-11. El EFTR80-1 está destinado a programas y aplicaciones con estrictos requisitos medioambientales, de EMI y de fiabilidad. Características RF Impedancia: 50 ohmios nominales VSWR: Inferior a 2:1 Gama de frecuencias: 420 MHz a450 MHz Rango dinámico: -107 dBm a +13dBm Máxima potencia de entrada RF sin daños: +25 dBm Precisión de sintonización: +/- 0.005% Sensibilidad de umbral: -107 dBm a-116 dBm Ancho de banda operativo: +/- 35 kHz Sensibilidad de desviación: +/- 50 kHz Ancho de banda IF: 3dB @ +/- 90 kHz Selectividad: 60 dB @+/- 180 kHz Rechazo de imagen: > 60 dB Relación de captura: > 0.8 Características de descodificación Demodulación FM: CPFSK Formato de datos: Codificación Manchester Velocidad de datos: tasa de mensaje de 50 Hz,7200 bits/seg Tiempo de adquisición: 60 ms típ. (100 ms máx.) Tiempo de respuesta de comandos: < 1 ms Funciones de salida Configuración/Estado: Serie RS-232 Definido por el usuario: Serie RS-232 Telemetría discreta: Comprobar canal, Activar a prueba de fallos, Comando válido por impulsos SSTO (Intensidad de señal): Sin RF0,5Vdc± 0,25Vdc, aumentando a 4,5Vdc mínimo a -60 a-50dBm de entrada, Voltaje máximo; 4,75Vdc ± 0,25Vdc
