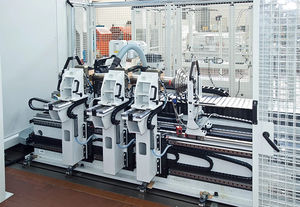

Máquina equilibradora horizontal ZB20/MS/AERO/S

eléctricapara la aeronáuticaautomática

Overview Equilibradora de eje de CEMB de eje horizontal, dedicada a ejes de transmisión de helicóptero y rotores aeronáuticos similares. Diseñada para cumplir con normas SAE/aviación y pensada para líneas OEM y centros de mantenimiento (MRO). Accionamiento por electrohusillos de alta velocidad y software dedicado para equilibrio multiplanar y hipercrítico exigido en el sector aeroespacial.

Key features

• Sistema de medida de desbalance adaptado a ejes de alta velocidad y rotores flexibles.
• Configuración horizontal con bancada de alta rigidez y accionamiento por electrohusillos para control preciso de la rotación.
• Rango de velocidades de balanceo de 1000 a 8000 rpm.
• Adecuada para rotores nuevos y componentes remanufacturados en entornos OEM y MRO.
• Módulos de software dedicados para escenarios de balanceo multiplanar y hipercrítico.
• Protecciones integradas y sistemas automáticos de seguridad para la protección del operario y la fiabilidad de la máquina.
• Diseñada para cumplir los requisitos de las industrias aeronáutica y de defensa.

Options

• Traslación motorizada de soportes: sistema de desplazamiento motorizado de soportes sobre la paleta para acelerar los cambios de utillajes y garantizar un posicionamiento preciso.
• Paquetes de software opcionales: funciones adicionales para mostrar datos ampliados más allá del desbalance y la fase, incluyendo:
  • Herramientas de asistencia para el balanceo (fresado, taladrado, adición de contrapesos)
  • Herramientas de análisis (FFT, programa 2F para rotores flexibles)
  • Herramientas estadísticas e informes
  • Rastreo y registro de datos
• Monitorización de vibraciones excesivas: sensor triaxial de vibraciones que detiene la rotación y ejecuta frenado de emergencia cuando se superan los umbrales de seguridad.
• Detector de deflexión del rotor: instrumento que mide la deflexión del rotor a determinadas velocidades para verificar el cumplimiento de los límites de tolerancia.

Characteristics / Technical specifications

• Designación del modelo mostrada: ZB20/MS/AERO/S
• Peso máximo del rotor: 20 kg - 44 lb
• Diámetro máximo del rotor: 220 mm - 8.66 in
• Longitud máxima rotativa: 4500 mm - 177.16 in
• Velocidad de balanceo (rpm): 1000 - 8000
• Capacidad de la máquina (modelo ejemplo): 20
• Ejemplo de accionamiento por electrohusillo: ZB20/MS/GV/AERO/S

Applications

• Balanceo de ejes de transmisión de helicóptero, ejes intermedios y pequeños rotores.
• Líneas de producción OEM y centros MRO para componentes aeronáuticos.
• Tratamiento de conjuntos rotor nuevos, reparados o remanufacturados.

Compliance & Safety

• Cumple con las normas y requisitos de trazabilidad de las industrias aeronáutica y de defensa.
• Protecciones completas para el operario, parada de emergencia y enclavamientos de seguridad automáticos.
• Sistemas de monitorización de vibraciones y deflexión para control de seguridad durante el proceso.
