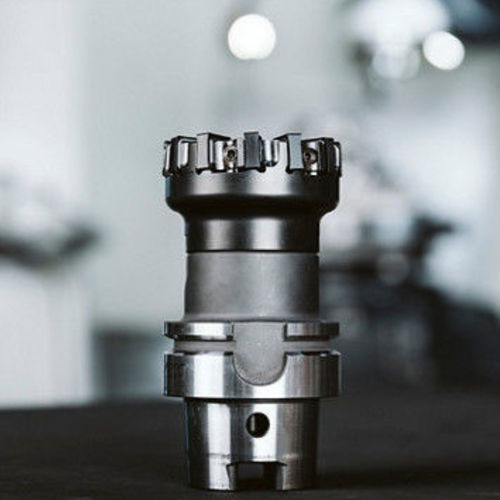

Fresa de hierro fundido MaxiMill – S-Power

de carburoCVDPVD

Visión general
MaxiMill – S-Power establece nuevos estándares para el fresado de caras en materiales fundidos. Con un alto número de dientes y plaquitas reversibles doble cara, el sistema ofrece un rendimiento óptimo y una construcción estable con bajas vibraciones. La abrazadera de cuña doble facilita el uso de las plaquitas y asegura su sujeción.

Aplicación y rendimiento
Diseñado para el fresado frontal de componentes de fundición (GJS, GJV, GJL), el sistema alcanza elevadas tasas de arranque de viruta mejorando la calidad superficial y reduciendo la formación de rebabas. Su número óptimo de filos (ej.: 12 dientes en Ø63 mm) y una geometría de filo positiva permiten altas velocidades y rentabilidad. Usos típicos: componentes de sistema de frenos y superficies de montaje de motores de alto rendimiento.

Cómo funciona
El ángulo de ajuste de 88° permite un elevado número de dientes y espacios de viruta reducidos. Las plaquitas reversibles doble cara con ocho filos utilizables, substratos seleccionados y los recubrimientos DRAGONSKIN proporcionan alto rendimiento y corte suave. Un asiento de plaquita robusto y la abrazadera de cuña doble garantizan sujeción segura y alta precisión axial y radial.

Ventajas

• Mayor resistencia de la plaquita frente a productos competidores → proporciona tasas de arranque de viruta excepcionales
• Posible reducción de avance por diente → evita fracturas en la pared de la pieza fundida
• Abrazadera de cuña doble de serie → manejo sencillo y cambios rápidos de plaquitas
• Geometría de filo positiva → previene la formación de rebabas y fracturas en los bordes de la pieza
• Número máximo de dientes según el diámetro de la fresa → muy rentable gracias a la máxima velocidad
• Plaquitas rectificadas periféricamente → alta precisión en concentricidad axial y radial
• Asiento de plaquita asimétrico → reduce vibraciones
• Grades resistentes al desgaste con recubrimiento PVD o CVD → larga vida herramienta

Gama y datos de mecanizado
Diámetros estándar disponibles: Ø 56 a 125 mm. Profundidad máxima de corte aprox. 8 mm. Valores de avance por diente reducidos recomendados entre 0,08 y 0,15 mm para materiales fundidos, para minimizar fracturas en la pared de fundición manteniendo alta eficiencia gracias al elevado número de dientes. Las plaquitas rectificadas periféricamente proporcionan tolerancias ajustadas y alta calidad superficial.

Plaquita rectificada – características

• Gama de plaquitas ISO-P / -K
• Geometría de filo: M
• Radios de esquina: 0,4 mm, 0,8 mm y 1,2 mm
• Plaquitas doble cara con un total de 8 filos utilizables (por plaquita)
• Grades de carburo: CTPK220, CTCP230

Próximamente
Próximamente estarán disponibles plaquitas cerámicas compatibles con el sistema de fresado de caras MaxiMill – S-Power.

Especificaciones técnicas

• Denominación comercial: MaxiMill – S-Power
• Ángulo de ajuste: 88°
• Ejemplo típico de número de dientes: 12 dientes en Ø63 mm (el sistema admite un alto número de dientes para cada diámetro)
• Diámetros estándar: Ø 56 mm a Ø 125 mm
• Profundidad máxima de corte: aprox. 8 mm
• Avance recomendado por diente para materiales fundidos: 0,08–0,15 mm
• Tipo de plaquita: doble cara, 8 filos utilizables
• Geometrías/grades de plaquitas: ISO-P/-K, geometría M, grades CTPK220 / CTCP230
• Recubrimiento: DRAGONSKIN (mencionado como recubrimiento en substratos seleccionados)
• Sujeción: abrazadera de cuña doble, asiento de plaquita robusto, asiento de plaquita asimétrico para reducir vibraciones
• Aplicación principal: componentes de fundición (GJS, GJV, GJL)
