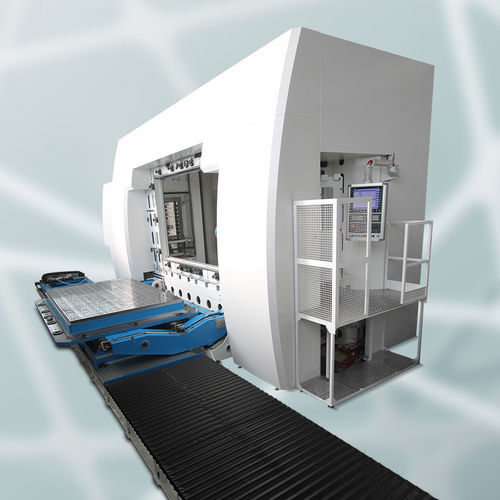

Centro de mecanizado 5 ejes Monnalisa

horizontalverticalCNC

Monnalisa es el innovador centro de mecanizado de 5 ejes horizontales desarrollado expresamente para el mecanizado de piezas estructurales de aluminio monolítico de grandes dimensiones, especialmente adecuados para aplicaciones en el sector aeronáutico La atención al movimiento de los ejes El carro X está constituido por una estructura rígida al doble en posición vertical en hierro fundido y se mueve por 4 cajas de engranajes con piñón integrado y 4 motores sin escobillas. El esquema es un pórtico de dos sistemas Twin Drive para la recuperación de los juegos a través de precarga electrónica. El desliza sobre patines cuyas guías se montan en la fusión eje X ‘del eje Y; el eje Z está hecho de un paralelepípedo y se desliza fusión rectificado sobre las zapatas de guía de rodillos que están alojados en la fusión eje Y. El sistema para cruzar el eje vertical / RAM, eje Y y Z, respectivamente, se compone de dos fusiones caja integrada en la caja. La posición de todos los ejes es detectado por líneas ópticas a presión y codificados. Construcción extremadamente robusta, hecha de hierro fundido La estructura está hecha de hierro fundido y se refuerza de forma adecuada para obtener la máxima rigidez y dinámica con la deriva térmica mínima. Las sondas térmicas PT100 están integradas para la detección de la temperatura para la modernización de los ejes dimensionales Herramienta de almacén de gran capacidad El almacén permite disponer de 120 herramientas, se posiciona lateralmente y está adecuadamente protegida contra virutas y el polvo cuando no se utiliza. Plano de trabajo doble, tipo cambiador de palets
