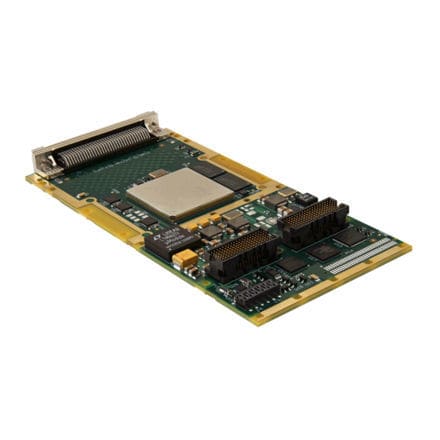

Placa electrónica para aeronave XF07-523

El XF07-523 es un XMC robusto basado en FPGA Kintex 7 con E/S de datos LVDS. La combinación de puertos directos de E/S de alta velocidad y procesamiento FPGA hace que el XF07-523 resulte ideal para aplicaciones exigentes, como radares, imágenes y equipos de prueba en los mercados comercial y de defensa. El factor de forma XMC es ideal para plataformas con limitaciones de SWaP, como UAV y aviones de combate. El XF07-523 está construido en torno a un recurso FPGA AMD Kintex-7 325T programable por el usuario que se apoya en una memoria DDR3 de alta velocidad conectada directamente al FPGA. El XF07-523 soporta dos bancos de 128M x 16-bit DDR3 SDRAM y cada banco de memoria soporta anchos de banda de lectura o escritura de hasta 2,5 Gbytes/seg. Las imágenes de configuración de la FPGA pueden almacenarse en la memoria Flash, que puede ser actualizada y controlada por la CPU host mediante la interfaz PCI Express® (PCIe). El kit de desarrollo FusionXF de Curtiss-Wright incluye software, HDL y utilidades completas con ejemplos para utilizar el XF07-523. El XF07-523 cumple una amplia gama de requisitos medioambientales, incluidos los comerciales, los robustos refrigerados por aire y los refrigerados por conducción. E/S digital Panel frontal (sólo refrigeración por aire): - 32x LVDS PMC P14/XMC P16: - 32x LVDS (P14) o 20x LVDS +38 SE (P16) FPGA Tipo - AMD Kintex 7 K325T, grado de velocidad 2 Memoria principal - Tamaño/Tipo - 2x 128M x 32/DDR3 SDRAM Software/HDL - Herramientas - FusionXF para VxWorks o Linux
