Dispositivo de medición de campos FlawExplorer

de superficieláserpara la industria aeroespacial

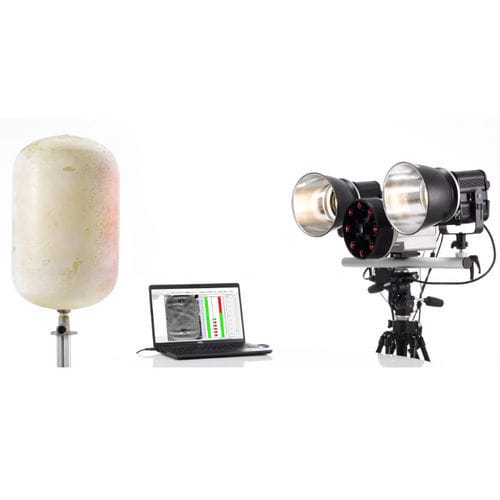

El FlawExplorer es un sensor de END por cizalladura láser diseñado para aplicaciones de control de calidad posteriores a la producción o inspecciones de componentes sobre el terreno (en servicio). Dependiendo de la aplicación, el sensor puede configurarse con sistemas de excitación térmica o de vacío (parcial) y también puede automatizarse. Incorpora lo último en tecnología de cambio de fase y ofrece resultados de medición precisos y fiables mediante imágenes claras y nítidas con una resolución de desplazamiento submicrométrica. El sensor FlawExplorer está completamente integrado en una unidad ligera (5 kg). Sólo se necesitan dos conexiones para hacer funcionar el sensor: una para la alimentación y otra para los datos de la cámara. Con una electrónica de imagen y control totalmente integrada, el sensor incorpora una cámara CMOS (estándar) de 3,2 MPx o (opcional) de 5 MPx con una frecuencia de imagen máxima de 37 y 24 Hz, respectivamente, un objetivo zoom varifocal, ocho diodos láser (Clase 3R), cizallamiento automático, calibración automática de la proyección y piezos de cambio de fase. El sensor está alojado en una carcasa de aluminio con un anillo de protección desmontable; el robusto diseño del FlawExplorer está pensado para resistir golpes, impactos y vibraciones. La cizalladura por láser tiene una de las tasas de inspección más altas en comparación con cualquier método END, específicamente porque utiliza un gran campo de visión (FoV) a partir del uso de múltiples diodos láser coherentes. Un FlawExplorer utiliza 8 diodos láser para generar una gran área de iluminación = campo de visión (FoV). Para una cámara estándar de 3,2 MPx, el tamaño de la imagen proyectada en una sola toma puede ser de hasta 2,9 m x 2,1 m (9,4 pies x 7,0 pies) o para una cámara opcional de 5,0 MPx, de hasta 3,4 m x 2,8 m (11,2 pies x 9,3 pies)
