Dispositivo de medición de partículas PIV

de velocidad del airede caudalláser

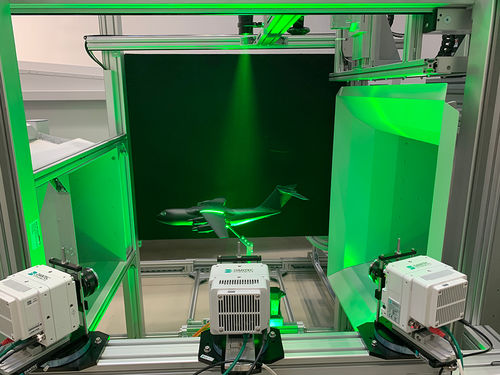

La velocimetría de imágenes de partículas (PIV) es una técnica de medición óptica láser no intrusiva para la investigación y el diagnóstico de procesos de flujo, turbulencia, microfluidos, atomización por pulverización y combustión. Dantec Dynamics ofrece una gama de soluciones PIV que se adaptan a diversas necesidades de investigación. Los sistemas básicos utilizan una sola cámara para medir dos componentes de velocidad en un plano. Los sistemas más avanzados utilizan varias cámaras para medir tres componentes de velocidad en un plano o en un volumen. Existen sistemas de alta velocidad para estudiar vórtices. Además, las funciones avanzadas como la estimación y propagación de la incertidumbre que informan sobre la calidad de la medición, el enrutamiento avanzado de posprocesamiento para la detección de vórtices, la medición combinada PIV / LIF / Shadow y los cálculos de presión ayudan a sacar el máximo partido de los datos. Análisis avanzado y visualización de datos Nuestro software de generación de imágenes DynamicStudio incluye funciones avanzadas de análisis y visualización. Puede crear gráficos y animaciones 2D y 3D de calidad a partir de sus datos medidos. Para mayor trazabilidad y comodidad, no es necesario exportar y volver a importar los datos; todos los datos se conservan en DynamicStudio. Las funciones de análisis avanzado y las rutinas de postprocesado de DynamicStudio ofrecen muchas características que simplifican la vida de los experimentadores de mecánica de fluidos. Ejemplos PIV adaptativo para un análisis de datos PIV planares fácil, preciso y rápido La estimación y propagación de la incertidumbre calcula la incertidumbre de cada vector y puede propagarla en las derivadas de velocidad Secuencias de análisis para crear bibliotecas de procesamiento por lotes El complemento Pressure from PIV deriva las presiones de los campos de velocidad Herramientas de visualización sencillas
