Correlador digital MulticamDIC

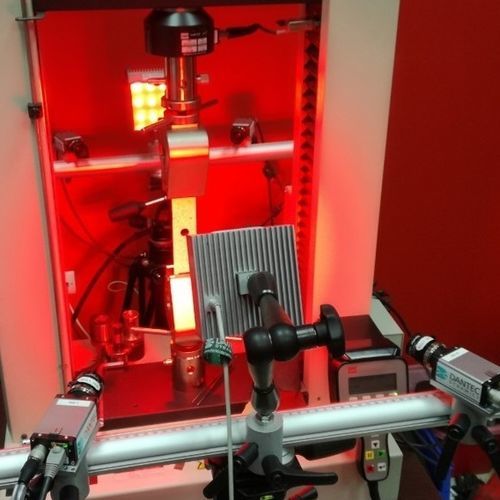

MulticamDIC es un sistema de medición combinado de Correlación de Imágenes Digitales (DIC) con matriz estereoscópica que consta de 4 o más (hasta 16) cámaras USB3 o GigE. Este avanzado sistema de medición para aplicaciones específicas ofrece a los ingenieros de ensayos la posibilidad de realizar ensayos de superficies complejas (contorneadas) y a gran escala de subcomponentes y estructuras. Una de las principales ventajas de utilizar un sistema MulticamDIC es que el campo de visión (FoV) puede ampliarse a varios m2 (hasta unos 25-30 m2), utilizando la visión adicional que proporcionan varias cámaras (sin reducir la precisión espacial). Esto permite una visualización completa de la medición de componentes, objetos y estructuras enteros. En un sistema MulticamDIC, las cámaras pueden disponerse libremente en un conjunto agrupado, en lugar de por parejas. Por ejemplo, el área de campo visual de un sistema MulticamDIC (16 cámaras) puede ampliarse hasta 8 veces, en comparación con el campo visual proporcionado por un único sistema DIC estereoscópico (con la misma resolución espacial). Con el sistema MulticamDIC, pueden disponerse, configurarse e instalarse varias cámaras en un conjunto agrupado para aplicaciones específicas de ensayo de materiales. Por ejemplo: puede configurarse una matriz de una sola cara (plana) para el ensayo de superficies complejas (contorneadas) y a gran escala (por ejemplo, para alas, álabes, vigas y paredes), un conjunto de una cara (cilíndrica/esférica) puede configurarse para el ensayo de superficies redondas/cilíndricas/esféricas (es decir, para cilindros presurizados u objetos inflados), y una matriz de doble cara (biplanar) puede configurarse para el ensayo de la deformación verdadera mediante la medición de la sección transversal
