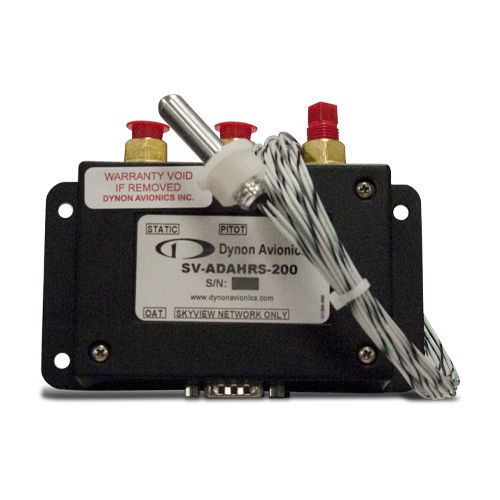

Central inercial AHRS SV-ADAHRS series

MEMSpara instrumento de aviónica

El Módulo ADAHRS Primario de SkyView utiliza tecnología de sensores MEMS para generar datos inerciales, magnéticos y de presión Pitot/estática. SkyView utiliza estos datos para calcular y mostrar las siguientes funciones: Visualización del Horizonte Artificial/Visión Sintética, Indicador de rumbo giroestabilizado, Indicadores de Velocidad Aérea Indicada y Verdadera, Indicadores de altitud y velocidad vertical, Indicadores de deslizamiento/derrape, velocidad de giro, Indicadores de ángulo de ataque, Marcador de trayectoria de vuelo, Indicadores de velocidad y dirección del viento en el aire. Información adicional Módulos SkyView ADAHRS: ADAHRS son las siglas de Air Data/Attitude/Heading Reference System. Dynon vende un modelo primario ADAHRS (SV-ADAHRS-200) y un modelo de respaldo (SV-ADAHRS-201). Los modelos primario y de respaldo son idénticos en funcionalidad, sin embargo debe tener al menos un SV-ADAHRS-200 en el sistema para que el SV-ADAHRS-201 funcione. Con cada módulo SkyView ADAHRS se incluye un sensor de temperatura del aire exterior. Especificaciones Conexiones del módulo SkyView ADAHRS: Puertos neumáticos para Pitot, Estática y Ángulo de Ataque conector DSUB de 9 patillas para la red SkyView conector de 2 pines para el sensor SV-OAT-340 Los sensores internos del Módulo SkyView ADAHRS miden el movimiento rotacional y la aceleración sobre los ejes Lateral, Longitudinal y de Balanceo del avión. El ADAHRS debe ser montado en una superficie rígida dentro de seis pies lateralmente y doce pies longitudinalmente de la aeronave C/G. El Kit de Bandeja Universal de Montaje de Módulos SkyView para SV-HDX1100 proporciona al instalador un método rápido y fácil para montar el ADAHRS y otros módulos electrónicos SkyView justo detrás del panel de instrumentos.
