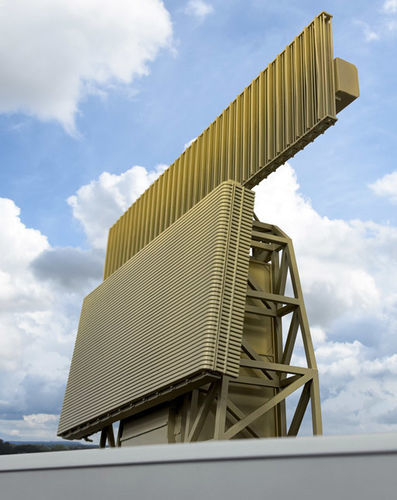

Radar de vigilancia RL-3000

secundariode detecciónModo S

Descripción general del producto RL-3000 es un radar de vigilancia aérea 3D de largo alcance definido por software que ofrece información tridimensional y una visión situacional completa del espacio aéreo. Supervisa continuamente el espacio aéreo, detecta y clasifica objetivos con distintas secciones efectivas radar (RCS) y velocidades. Su arquitectura modular totalmente digital y sus algoritmos avanzados permiten procesar grandes volúmenes de datos y suprimir adaptativamente el clutter de tierra y mar. Puede ampliarse con un MSSR/Mode S o un interrogador IFF.

Características clave

• Sistema PSR 3D sólido avanzado con posibilidad de extensión MSSR
• Antena AESA con haces apilados en elevación
• Tecnología GaN
• Arquitectura SDR totalmente digital con módulos T/R distribuidos
• Potencia máxima pico: 70 kW (PSR)
• Modos de operación programables y agilidad en frecuencia
• Diagnósticos BITE hasta nivel LRU; diagnóstico y control local y remoto
• Contramedidas electrónicas (ECCM)
• Ancho de banda operativo: 2,9–3,1 GHz

Rendimiento y disponibilidad Disponibilidad operativa > 99%
MTBCF > 3.500 horas
MTTR < 45 min.
Mantenimiento preventivo ≈ 60 horas/año

Salidas de datos

• Estándar: ASTERIX Cat 048/034
• Climatología: ASTERIX Cat 008/009

Configuración, instalación e integración

• Instalación autónoma
• Instalación autónoma ampliada con MSSR/IFF y ELDIS GCI (ERDIS)
• Integración sencilla en redes nacionales de vigilancia del espacio aéreo
• Adaptación a sistemas nacionales de mando y control existentes

Parámetros básicos Frecuencia de operación: banda S (NATO E/F)
Alcance instrumentado: 240 NM
Altitud de detección instrumentada: hasta 100 000 ft
Cobertura en elevación: 25°
Tasa de actualización: seleccionable (6–10 s)

Especificaciones técnicas

• Ancho de banda operativo: 2,9–3,1 GHz
• Antena: AESA con haces apilados en elevación
• Transmisor: módulos T/R GaN
• Arquitectura: radar totalmente digital definido por software (SDR) con diseño modular
• Diagnósticos: BITE hasta nivel LRU; diagnósticos locales y remotos automáticos (anulación manual opcional)
• ECCM: agilidad de frecuencia y funciones de contra-contramedidas
• Extensiones: MSSR / Mode S y opciones de interrogador IFF
• Salidas de datos: ASTERIX Cat 048/034 (estándar), ASTERIX Cat 008/009 (meteorología)
• Confiabilidad: disponibilidad >99%, MTBCF >3.500 h, MTTR <45 min, mantenimiento preventivo ~60 h/año
• Instalación: autónoma o integrada (MSSR/IFF, ERDIS GCI), adaptable a sistemas C2 nacionales
