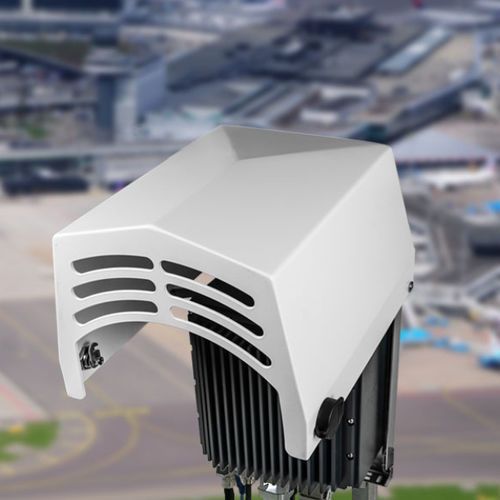

ADS-B receptor MSS-5

para el tráfico aéreometeorológicopara aeropuerto

Visión general
MSS-5 es la quinta generación del Sistema de Vigilancia por Multilateración (MSS) diseñado para la Gestión del Tráfico Aéreo, que combina multilateración y tecnologías ADS-B probadas. El sistema ofrece localización, seguimiento e identificación en tiempo real de alta precisión de todos los objetivos equipados con transpondedor en la superficie aeroportuaria, en TMA y en ruta. Opera en todas las condiciones meteorológicas y es adecuado para cualquier tipo de terreno.

Principales retos

• Densidad del tráfico
• Desplegabilidad
• Sincronización temporal
• Seguridad operacional
• Seguridad

Soluciones y casos de uso (vigilancia Gate to Gate)

• MLAT (Vigilancia en superficie): la multilateración de superficie de MSS-5 proporciona vigilancia en tierra y en las inmediaciones del aeropuerto.
• WAM (Wide Area Multilateration): multilateración de área amplia que ofrece vigilancia fiable y muy precisa para TMA y zonas en ruta, adecuada para terrenos desafiantes.
• ADS-B: MSS-5 decodifica señales ADS-B según las normas aplicables y puede configurarse como una red autónoma de estaciones tierra ADS-B redundantes con salida ASTERIX o como una red de receptores ADS-B fusionados en una Estación de Procesamiento Central para proporcionar una única pista ADS-B.
• PRM (Monitorización de pistas paralelas): la alta precisión y fiabilidad permite operaciones de aproximación seguras a pistas paralelas en aeropuertos de alta actividad.
• HMU (Height Monitoring Unit): MSS-5 proporciona el elemento de medida para una HMU y, junto con el sistema de procesamiento, apoya la reducción de la separación vertical mínima a 1000 ft (RVSM).
• VTS (Vehicle Tracking System): combinado con SQUID, MSS-5 constituye un sistema de seguimiento de vehículos para aumentar la seguridad en plataforma y la eficiencia operativa.

5 características clave

• Preparado para normas 2020+
• Salida de datos de estación dual: ASTERIX y MLAT bruto
• Solución modular ampliable para despliegue flexible, mástil arriba o abajo
• Operación en todas las condiciones meteorológicas — apto para todo clima y terrenos
• Sincronización GNSS mundial (GPS, GLONASS, GALILEO, BEIDOU)

Especificaciones básicas
Tipo de sistema: Sistema de vigilancia por multilateración
Número de canales de entrada por estación: 2
Tipos de blancos: Mode A/C, Mode S, DO-260C
Temperatura de funcionamiento: -40°C a +60°C
Humedad relativa: hasta 100%
Salida de estación: ASTERIX y MLAT bruto
PoE: 4x60 W
Modulación: PAM, PPM, Phase Overlay PSK, MSK
Racks: exteriores (IP65) y opciones interiores

5 retos & soluciones MSS-5 (resumen)
DENSIDAD DEL TRÁFICO: A pesar de fluctuaciones, la densidad aumenta; se espera una nueva capa ATM para UAS.
Soluciones MSS-5:

• Norma DO-260C
• Phase Overlay listo

DESPLEGABILIDAD: Necesidad de una solución todo-en-uno simple para despliegue rápido y soporte del ciclo de vida.
Soluciones MSS-5:

• Solución de 2 módulos: 1 módulo receptor + 1 módulo de alimentación
• Pequeño, ligero y compacto
• Despliegue sencillo, mástil arriba

SINCRONIZACIÓN TEMPORAL: Los sistemas multiestáticos requieren sincronización desde múltiples fuentes.
Soluciones MSS-5:

• GPS, GLONASS, GALILEO, BEIDOU
• Sincronización alternativa

SEGURIDAD OPERACIONAL: Rendimiento preciso y fiable 24/7 requerido.
Soluciones MSS-5:

• Control remoto y actualizaciones
• Conformidad con estándares Eurocae

SEGURIDAD: La vigilancia es infraestructura crítica; se aplican altos estándares de seguridad.
Soluciones MSS-5:

• Monitorización de seguridad Quido
• Módulo receptor basado en Linux

Arquitectura
Módulo receptor – 5 en 1: 2 módulos receptor (RXU), 2 módulos de monitorización de sitio (SMU) y 1 módulo de procesamiento (RPU).
Módulo de alimentación – 5 en 1: Alimentación estándar, alimentación PoE, módulo de monitorización de seguridad, módulo de monitorización de protección, switch integrado.

Especificaciones técnicas

• Producto: sistema de vigilancia MSS-5 multilateración y ADS-B
• Tipo de sistema: Sistema de vigilancia por multilateración
• Blancos soportados: Mode A/C, Mode S, DO-260C
• Canales de entrada por estación: 2
• Rango de temperatura de funcionamiento: -40°C a +60°C
• Humedad relativa: hasta 100%
• Salidas de estación: ASTERIX y MLAT bruto
• Capacidad PoE: 4x60 W
• Modulaciones soportadas: PAM, PPM, Phase Overlay PSK, MSK
• Racks: exteriores (IP65) y opciones interiores
• Sincronización GNSS: GPS, GLONASS, GALILEO, BEIDOU (soporta sincronización alternativa)
• Despliegue modular: solución de 2 módulos (receptor + alimentación), adaptable mástil arriba/abajo
• Seguridad: monitorización Quido; módulo receptor basado en Linux
• Normas: preparación 2020+ y conformidad Eurocae
