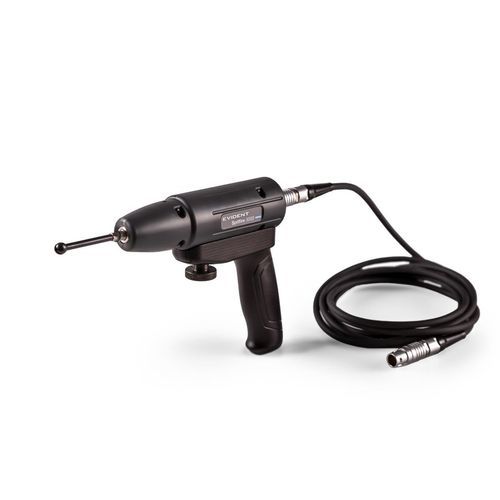

Detector de defectos por corrientes de Foucault Spitfire 3000 Scanner

portátilpara la industria aeroespacialpara piezas de aeronáutica

Descripción del producto
Escáneres giratorios portátiles para inspección de orificios de sujeción, compatibles con detectores de defectos por corrientes de Foucault NORTEC™. Diseñados para mantenimiento estructural aeronáutico, proporcionan ensayos de alta velocidad y alta frecuencia para detección rápida y repetible de defectos en aleaciones ferrosas y no ferrosas.

Características clave

• Rango de velocidad 600–3000 rpm para datos de alta resolución y escaneos más rápidos
• Alarma LED que indica defectos detectados para reducir omisiones durante escaneos rápidos
• Operación de alta frecuencia (hasta 6 MHz) para detectar defectos más pequeños
• Alta torsión con accionamiento directo para rotación rápida de sondas grandes (Spitfire 3000)

Compatibilidad e integración de sistema
Los escáneres se adaptan a técnicas de corrientes de Foucault existentes, detectores NORTEC™ y sondas para una integración fluida en procesos de mantenimiento.

• Compatibles con detectores NORTEC™ equipados con opciones de escáner y doble frecuencia
• Tipos de conectores: Fischer de 4 pines y LEMO
• Diseñado para sondas diferenciales por reflexión (otros tipos de bobina disponibles bajo solicitud)
• Disponibles como sondas individuales o kits de sondas para una caja de herramientas de inspección completa

Diseños portátiles ergonómicos
Escáneres portátiles disponibles en versiones de agarre en ángulo recto y agarre ergonómico para mejorar la comodidad y productividad del operador en inspecciones aeronáuticas.

• Ligero, operación con una mano para mayor eficiencia
• Flexibilidad de dirección de escaneo para acceder a áreas confinadas
• Mango ergonómico antideslizante para uso prolongado (Spitfire 3000)

Aplicaciones
Adecuado para la inspección de aleaciones ferrosas y no ferrosas en múltiples aplicaciones aeronáuticas:

• Estructuras de aeronaves con o sin sujetadores
• Partes de fijación críticas y marcos de soporte
• Inspección de orificios de fijación de ruedas
• Inspecciones superficiales y ensayos posproducción para fisuras
• Pruebas de tapones de tubos

Configuración versátil
Cambie rápidamente entre el uso portátil y manos libres mediante el raíl extraíble del escáner Spitfire 3000.

• Montaje en raíl para uso manos libres o integración en sistemas automatizados
• Ideal para inspección de fuselaje, inspección de orificios de rueda y sistemas automatizados de inspección de orificios
• Tornillo de gran tamaño para extracción del raíl sin herramientas

Kits de sondas rotativas
Los kits incluyen un estuche de transporte y una selección de tamaños comunes de sondas rotativas para simplificar las inspecciones de campo. Consulte el catálogo Eddy Current Probe Kit para el contenido completo del kit.

Información de kits
Kit Part Number | Item Number | Probe Series | Connector Type
SUBK-8-44 | U8670107 | SUB | 4-Pin Fischer
SUBK-8-64 | U8600609 | SUB | 4-Pin Fischer

Especificaciones técnicas

• Detectores compatibles: detectores de defectos por corriente de Foucault NORTEC™ (opciones de escáner y doble frecuencia)
• Rango de velocidad: 600 a 3000 rpm
• Rango de frecuencia: 100 Hz a 6 MHz
• Tipos de conectores: Fischer de 4 pines y LEMO
• Tipos de sondas: sondas diferenciales por reflexión (otras bobinas disponibles bajo petición)
• Alta torsión (accionamiento directo) en Spitfire 3000 para rotación rápida de sondas grandes
• Diseños portátiles: agarre en ángulo recto y agarre ergonómico con mango antideslizante
• Montaje: sistema de riel extraíble para uso portátil o manos libres (Spitfire 3000)
• Kits: incluyen estuche y tamaños de sondas comunes (ver números de kit arriba)
