Detector de defectos por ultrasonido convencional EPOCH™ 700

digitalportátilpara materiales

Resumen
El EPOCH 700 es un detector de defectos por ultrasonido convencional que combina una pantalla táctil de 7 pulgadas, una rueda de ajuste dedicada y botones de acceso directo para operación fiable en campo. Ofrece digitalización A-scan de 24 bits, receptor de alto rango dinámico y soporte de archivos .nde abiertos. Está cualificado para procedimientos EPRI PDI de inspección nuclear clave y diseñado para inspecciones portátiles verificables.

Funciones principales

• Digitalización A-scan de 24 bits para captura de señal de alta resolución y mediciones de amplitud de 0–800% de la altura de pantalla.
• Receptor de alto rango dinámico que minimiza saturación y recorte.
• Pulser PerfectSquare™ sintonizable con tensiones 100/200/300/400 V y anchuras de pulso 20 ns–5000 ns.
• Más de 20 filtros digitales (banda estrecha, banda ancha, pasa‑bajos).
• Métodos de dimensionamiento: DAC/TCG (ASME, JIS, CNDAC, personalizados), DGS/AVG, AWS D1.1/D1.5.
• Soporte de .nde y grabación de A-scan a bordo (hasta 30 s a 60 fps) con exportación .nde.
• Carcasa IP65, pruebas MIL‑STD de choque y vibración, ergonomía equilibrada (~1,8 kg con batería).
• Conectividad integrada: Wi‑Fi, Bluetooth y USB‑C moderno.

Interfaz y flujo de trabajo
Interfaz con menús estilo móvil, indicadores codificados por color y diseños contextuales. La perilla de ajuste dedicada ofrece control táctil con clic central. Herramientas a bordo: configurador visual de métodos de dimensionamiento, visualización ray‑trace y creación de informes estructurados para simplificar la puesta en marcha y la documentación.

Aplicaciones

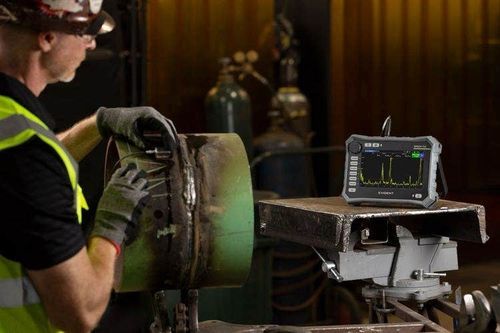

• Inspección de soldaduras para petróleo y gas, generación de energía, infraestructuras y transporte.
• Inspección de materiales compuestos en aeroespacial, New Space y automoción.
• Inspección de componentes y metales para control de calidad en fabricación.
• Inspecciones nucleares exigentes — cualificado para múltiples procedimientos EPRI PDI y compatible con sondas calificadas.

Informes de inspección y gestión de datos
El EPOCH 700 soporta gestión de archivos por carpetas con 64 GB de almacenamiento interno, generación de informes estructurados a bordo y exportación .nde para integración con plataformas de análisis. Las secuencias A-scan pueden grabarse, revisarse y exportarse para trazabilidad.

Características / especificaciones técnicas

• Dimensiones: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: ~1,8 kg (con batería)
• Autonomía: >8 horas (típico)
• Temperatura de funcionamiento: -10 °C a 50 °C (hasta 80 % HR)
• Pantalla: LCD TFT de 7 pulgadas
• Almacenamiento: 64 GB interno
• Tensiones de pulso: 100 / 200 / 300 / 400 V (unipolar)
• Modos de pulso: Pulso‑eco, Dual, Transmisión (TTU)
• Ganancia receptor: 0 a 110 dB (pasos de 0,1 dB)
• Filtros: 23 filtros digitales
• Profundidad A-scan: 24 bits; muestras A-scan ≥1024 puntos
• Tasas de muestreo: 200 MS/s (estándar), 25 MS/s (extendido), 400 MS/s (alta res.)
• Rango: 3,5 mm a 24 500 mm (a 5 900 m/s)
• Clasificación IP: IP65; pruebas MIL‑STD choque & vibración
• Conectividad: USB‑C, Wi‑Fi, Bluetooth, LEMO 19 pines
