Piloto automático para avión ligero

para helicópterode dos ejes

Descripción general
El sistema de piloto automático multieje integra una pantalla Oblò A/P o Oblò2 A/P o Eclipse con una ACU (Autopilot Control Unit) y un servo digital FX75 por cada eje controlado para ofrecer control de rumbo, altitud y navegación.

Componentes del piloto automático

• ACU (Autopilot Control Unit) — disponible en orientación vertical u horizontal
• FX75 — servo digital (un servo por eje controlado)
• Oblò / Oblò2 / Eclipse IFIS o PFD — función de piloto automático incluida en modelos específicos

Funciones del piloto automático

• HDG/TRK Modo: control de rumbo y seguimiento para navegación horizontal
• ALT Modo: mantener altitud o ascender/descender a una altitud preseleccionada
• NAV Modo: sigue un GOTO o un plan de vuelo desde un GPS externo
• Funciones adicionales y de seguridad: activación/desactivación remota desde la palanca o el volante; mantener HDG/TRK ejecuta un giro de 180° a la izquierda; mantener NAV ejecuta un giro de 180° a la derecha; tasa de ascenso (Vs) ajustable por el usuario; par de anulación ajustable

Composiciones del piloto automático

• Basado en Oblò: requiere Oblò A/P u Oblò2 A/P (versiones autopiloto), una ACU y 1 o 2 servos FX75 según el número de ejes. Referencias de producto: 801010 (Oblò A/P versión autopiloto, incluye Oblò 801000), 801011 (Oblò2 A/P versión autopiloto, incluye Oblò2 801002). Las unidades estándar Oblò (801000) u Oblò2 (801002) pueden actualizarse a la versión autopiloto mediante la clave de activación de software (801020).
• Basado en Eclipse: requiere Eclipse IFIS o PFD (modelo compatible con autopiloto), una ACU y 1 o 2 servos FX75.

Ilustraciones

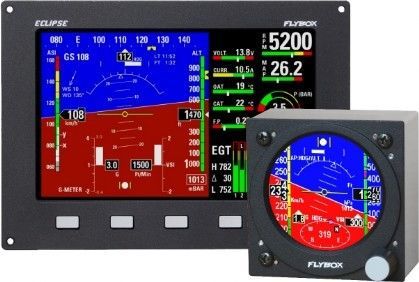

• Se proporcionan imágenes de instrumentos y diagramas de cableado para instalaciones basadas en Oblò y Eclipse, que muestran la vista de los instrumentos y el cableado para la integración del piloto automático.

Características / especificaciones técnicas

• Tipo de producto: sistema de piloto automático multieje (basado en Oblò / Oblò2 / Eclipse)
• Pantallas compatibles: Oblò A/P, Oblò2 A/P, Eclipse IFIS/PFD (modelos compatibles con autopiloto)
• Unidad de control: ACU — versiones vertical u horizontal disponibles
• Actuadores: servos digitales FX75 (uno por eje controlado; 1 o 2 según la instalación)
• Modos de vuelo compatibles: HDG/TRK, ALT, NAV
• Funciones de seguridad: activación/desactivación remota desde la palanca/volante; maniobras de 180° mediante mantenimiento; tasa de ascenso y par de anulación ajustables
• Actualización: las unidades estándar Oblò (801000) u Oblò2 (801002) pueden actualizarse a la versión autopiloto mediante la clave de activación de software (801020)
