EFIS MFD ECLIPSE NG

PFDpantalla principal de vueloEFIS

Descripción general

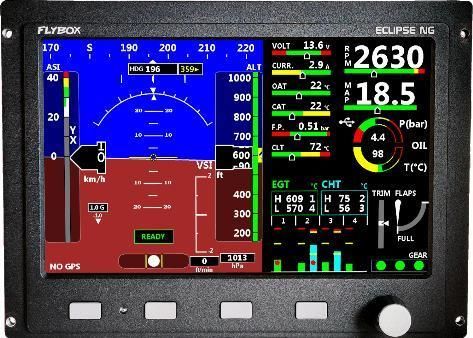

El instrumento integrado ECLIPSE NG cuenta con una pantalla de 7 pulgadas legible a la luz solar que muestra datos de motor y de vuelo organizados en varias páginas. Entre sus capacidades destacan la representación gráfica de datos, alarmas vocales, tres entradas de vídeo a color y un registrador de datos integrado con visor gráfico. Existen dos versiones para adaptarse a diferentes configuraciones de panel y presupuestos.

Páginas principales y funciones

• Página IFIS (Integrated Flight Information System): horizonte artificial y datos de vuelo a la izquierda, parámetros esenciales del motor a la derecha
• Página PFD (Primary Flight Display): indicador de actitud a página completa con datos de vuelo ampliados
• Página EIS (Engine Information System): parámetros completos del motor, contadores de horas y sección de gestión de combustible

Datos de vuelo y actitud

• Indicador de actitud
• Indicador de deslizamiento
• Brújula
• Velocidad indicada
• Altímetro
• Indicador de velocidad vertical
• Velocidad suelo GPS
• G-Meter

Motor

• RPM
• MAP
• Presión de aceite
• Temperatura de aceite
• Hasta 6 canales EGT
• Hasta 6 canales CHT
• Temperatura del refrigerante
• OAT
• CAT
• Presión de combustible
• Computador de combustible: consumo instantáneo, autonomía, combustible restante, combustible utilizado desde el último vuelo, alcance y reserva hasta el siguiente punto (si está conectado al GPS)
• Hasta 3 indicadores de nivel de combustible calibrados
• Tensión de alimentación
• Corriente
• Contador de horas con contadores separados para cada régimen (arcos verde, amarillo, rojo)
• Hora local desde el GPS
• Cronómetro de vuelo automático

Indicación de partes móviles

• Posición del trim (elevador)
• Posición de los flaps
• Tren arriba/abajo

Piloto automático 2 ejes

• Mantener rumbo y altitud establecidos
• Navegación GPS (desde lectura de cable RMB)
• Navegación por WiFi (recibe plan de vuelo desde la app, requiere kit Flybox Connect)

Otras funciones

• Registrador de datos con muestreo de 1 s durante 100 h
• Memoria de picos para cada parámetro del motor
• 3 entradas de cámara
• Salida de alarma por voz
• Salidas de alarma digitales (para conectar LED o zumbador)
• Umbrales, unidades y alarmas personalizables para cada instrumento
• 2 buses CAN
• 2 puertos serie RS232
• 1 puerto USB
• Entrada de datos GPS
• Codificador de altitud para transpondedor serie

Esclavo / MFD
El MFD Eclipse NG es un instrumento esclavo que muestra todos los datos disponibles desde la unidad maestra Eclipse NG y se conecta al instrumento principal con solo dos cables. Está pensado para configuraciones de cockpit digital con dos pantallas.

Características / especificaciones técnicas

• Dimensiones: 188 x 136 x 46 mm
• Peso: 900 g
• Rango de temperatura de funcionamiento: -20 a +70 °C
• Tensión de alimentación: 10–30 Vdc
• Corriente de alimentación: 0,5 A
• Conexiones eléctricas: conectores D-Sub
• Software actualizable mediante memoria USB
