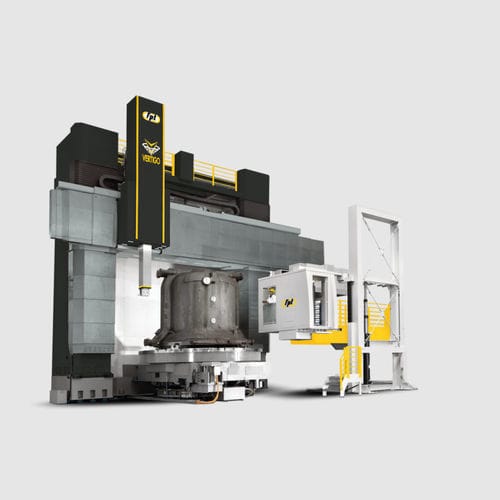

Máquina de torneado vertical Vertigo

de funciones combinadas

Resumen
La gama Vertigo ofrece un torno vertical que integra funciones de torneado, fresado y rectificado, combinando la potencia del torneado de gran formato con la precisión y las tolerancias centesimales propias de una fresadora de alta gama. La plataforma garantiza control geométrico y rendimiento uniforme en toda el área de trabajo.

Tecnologías clave

• Mesa hidrostática HTS (Hydrostatic Turning System) — sistema de soporte y giro con control de carga que mantiene rigidez constante independientemente del peso de la pieza.
• Rodamientos hidrostáticos «tilter» inteligentes — compensación automática de desequilibrios con parámetros de ajuste autoadaptativos.
• Husillo de torneado con transmisión híbrida — caja de engranajes combinada (planetaria + paralela) y motor integrado refrigerado por líquido de alto par.
• Eje C Dual Drive — transmisión de alta rigidez con compensación completa del juego y elevada dinámica bidireccional.
• Cinemática de husillo de fresado Direct Drive — transmisión en el mismo eje sin etapas de engranaje mecánico para eliminar desgaste y efectos térmicos.
• Arquitectura de ejes híbrida — tecnología hidrostática aplicada donde se requiere junto con guías de rodillos de alta precisión para mejorar dinámica y eficiencia.
• Eje X con doble piñón y cremallera (Dual Drive) — mayor rigidez y precisión de posicionamiento frente a sistemas de tornillo tradicionales.
• ACS — Active Crossbeam System para control activo de la geometría y mantenimiento del alineamiento en todas las condiciones.

Aplicaciones / sectores

• Energía
• Petróleo y Gas
• Naval

Especificaciones técnicas

• Modelo: Vertigo
• Tipo: Torno vertical gran formato que integra torneado, fresado y rectificado
• Diámetro máximo de torneado: 3.200 mm / 10.000 mm
• Altura máxima de torneado: 3.000 mm / 6.000 mm
• Carga máxima: 10 Ton / 150 Ton
• Recorrido vertical (traversa): 1.400 mm / 5.000 mm
• Recorrido vertical del ram: 1.600 mm / 3.100 mm
• Tecnologías clave: mesa hidrostática HTS, rodamientos tilter hidrostáticos, husillo híbrido de torneado, Dual Drive (ejes C y X), husillo de fresado Direct Drive, ACS
