Tanque de combustible

rígidopara aviónde acero inoxidable

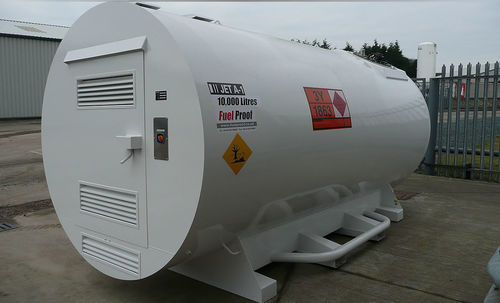

Descripción general del producto depósito de almacenamiento de combustible de aviación a granel de 10.000 litros. Sistema de almacenamiento y repostaje a granel líder del sector para Avgas y Jet A-1. Características principales

• Construcción horizontal de doble pared con revestimiento integral: Tanque interior de acero inoxidable de grado 304 con acceso atornillado. Cubeto exterior de acero dulce de alta resistencia. capacidad del depósito del 110%
• Fuerte base de acero con cavidades integradas para carretillas elevadoras; caída de 40 mm hasta el punto más bajo del sumidero
• Construido de acuerdo con las directrices de la CAA para equipos de repostaje de aeronaves
• Orejas de elevación de 2 puntos adecuadas para levantar y mover el depósito vacío
• Punto de llenado y armario de la bomba con puerta de persiana de aluminio anodizado o puerta de acero de bisagra pesada
• Punto de llenado - 2" BSP de acero inoxidable con válvula de sobrellenado Self Climat OPD DN50 tipo NT- Jet A1 / Avgas
• Tubo de inmersión de la línea de succión para el suministro de combustible - 1½" grado 304 inoxidable
• Medidor de contenido del nivel del tanque hidrostático de la unidad
• Línea de succión del sumidero de acero inoxidable de 1", con bomba de sumidero en el armario para la toma de muestras de combustible
• Punto de toma de muestras, mirilla
• Granallado según SA 2.5 y pintado en acabado de poliuretano de 2 componentes (color estándar blanco)
• Adecuado para el uso con Avgas y Jet A-1

Especificación estándar

• Unidad mecánica de suministro de combustible Pumptronics Serie C con cuerpo de acero inoxidable y caudalímetro mecánico de reajuste manual; caudal de 80 a 90 litros/min*, motor ATEX Exd IIB T4 230V 50Hz. No aprobado por Pesos y Medidas del Reino Unido. Partes internas de la bomba de acero inoxidable con separación total del aire. Homologado según EN13617 (ATEX)
• Vaso de filtración Facet VF-22SB probado según EI/API 1581 (5ª edición). Manómetro de presión diferencial y drenaje de agua
• Cartucho filtrante FG-0-612-2 según EI/API 1583 (4ª edición) (bloqueo de partículas y agua, 0,5 micras)
• Bobina de manguera retráctil por resorte, con manguera Elaflex de 20 m x 1" según EN 1361:1997
• Disparador manual ZVF25 con filtro integrado, completo con toma de tierra y tapa antipolvo
• Bobina de conexión a tierra retráctil de 20 m

Extras opcionales

• Brazo de aspiración flotante (mejor práctica recomendada) (tubo de acero inoxidable Sch 5 304L de 50 mm de NB)
• Bomba autocargadora, centrífuga de acero inoxidable, 2.2kW 230V Exd IIB T3
• Escalones de acceso lateral / inspección - 10.000L
• Luz de armario ATEX - Zona 1 HDL 100 - Ex emb IP66/67 T4/T5 Gas y Polvo
• Acoplamiento de ruptura en seco en el punto de llenado
• Conductor de tierra de la boquilla
• Capuchón antipolvo de la boquilla (puede interferir con la estiba de la boquilla en el soporte)

Información técnica (tabla) Longitud: 4800 mm Anchura: 2300 mm Altura: 2600 mm Peso en vacío: 2400 kg Peso total: 10700 kg Longitud máxima de la manguera: 20 m Características / especificaciones técnicas

• Longitud: 4800 mm
• Ancho: 2300 mm
• Altura: 2600 mm
• Peso en vacío: 2400 kg
• Peso en vacío: 10700 kg
• Longitud máxima de la manguera: 20 m
