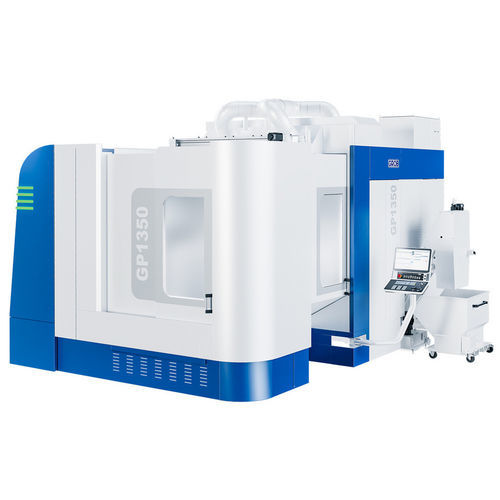

Centro de mecanizado 5 ejes GP1350

universalpara cortede pórtico

Resumen del producto
El GP1350 es un centro de mecanizado portal de 5 ejes diseñado para el mecanizado preciso de componentes grandes y complejos. Su estructura de pórtico amortiguada, ejes dinámicos y alta capacidad de herramientas permiten ciclos cortos y flexibilidad productiva para piezas pesadas y sobredimensionadas.

Puntos clave

• Diseño portal 5 ejes para mecanizado de alta precisión en piezas grandes y pesadas
• Alto volumen de herramientas (hasta 408 huecos) para largos ciclos sin supervisión
• Husillos potentes y ejes dinámicos para altas tasas de arranque de material
• Cabezal de fresado universal con subcorte -2,5° y huella compacta que reduce tiempos de montaje
• Preparado para automatización (cambiador de palets, almacenamiento de palets, sistemas robotizados GROB)

Aplicaciones / Industrias

• Aeroespacial
• Ingeniería mecánica
• Automoción
• Tecnología energética
• Industrias de matrices y moldes

Aspectos técnicos destacados

• Magacín de herramientas: magacín integrado de doble fila con cambio dinámico a husillo; configuración ergonómica; hasta 408 huecos para producción eficiente
• Husillos y ejes de alto rendimiento: husillos optimizados para altas velocidades de corte y movimientos de ejes dinámicos para reducir tiempos de mecanizado
• Flexible y económico: cabezal de fresado universal con subcorte -2,5°, diseñado para mecanizar piezas grandes manteniendo una huella de máquina compacta
• Ready4Automation: diseñado para líneas de producción automatizadas; posibles ampliaciones: cambiador de palets, sistemas de almacenamiento de palets y sistemas robotizados GROB (GMR)

Datos técnicos
Recorridos en X- / Y- / Z-eje [mm] : 1,400/1,950/1,100
Velocidades máx. en X- / Y- / Z-eje [m / min] : 60/50/50
Dimensiones máx. de la pieza [mm] (sin / con palet) : Ø 1,400x1,100/Ø 1,250x1,100
Diámetro de interferencia máx. [mm] : Ø 1,750x1,650 ***
Tiempo chip-chip t1 según VDI 2852 [s] a una velocidad de nmax 11,000 [rpm] : 4.7
Precisión de posicionamiento* en X- / Y- / Z-eje [mm]* : 0.006
Precisión de repetición del posicionamiento* en A- / B-eje [mm]* : < 0.0025
Tamaño mesa / palet [mm] : hasta Ø 1400 / 1,250 x 1,000
Peso máximo de pieza [kg] (mesa / palet / cambiador de palets) : hasta 3,600 **
Longitud máxima de herramienta [mm] : 500/900 **

* Según ISO 230-2:2014
** opcional
*** Posible solo con restricciones

Especificaciones técnicas

• Modelo: GP1350
• Tipo de máquina: centro de mecanizado portal 5 ejes
• Recorridos (X / Y / Z) [mm]: 1,400 / 1,950 / 1,100
• Velocidades máx. de eje (X / Y / Z) [m/min]: 60 / 50 / 50
• Dimensiones máx. de la pieza (sin / con palet) [mm]: Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• Diámetro de interferencia máx. [mm]: Ø 1,750 x 1,650 (con restricciones)
• Tiempo chip-chip t1 (VDI 2852) a nmax 11,000 rpm [s]: 4.7
• Precisión de posicionamiento (X / Y / Z) [mm]: 0.006
• Precisión de repetición (A / B) [mm]: < 0.0025
• Tamaño mesa / palet [mm]: hasta Ø 1,400 / 1,250 x 1,000
• Peso máximo de pieza [kg]: hasta 3,600 (mesa / palet / cambiador de palets) — opcional
• Longitud máxima de herramienta [mm]: 500 / 900 (opcional)
• Capacidad del magacín de herramientas: hasta 408 huecos
• Preparación para automatización: cambiador de palets, almacenamiento de palets, sistemas robotizados GROB (GMR)
