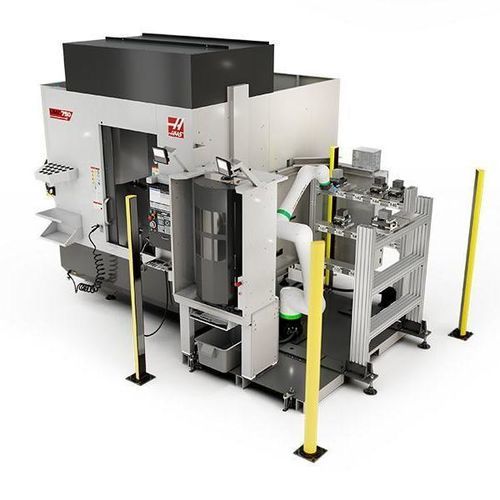

Célula robotizada de carga RPL-30KG

de paletizaciónpara la producciónpara máquinas herramientas

Descripción general
El sistema robotizado de carga de palets Haas RPL-30KG incluye el robot Haas de capacidad 30 kg, estación de carga, cortina de luz*, estantería para palets y 3 palets de punto cero (ampliable a 15 palets). Incluye la opción Zero Point Ready, auto window y remote jog handle cuando se compra junto con una máquina. Requiere la opción Zero Point Ready, auto window y remote jog handle cuando se compra por separado.

Características clave

• Diseño todo en uno para celdas de mecanizado paletizadas
• Integración plug-and-play con UMC y VMC a través del control Haas
• Configuración y operación desde el control Haas
• Sistema dual de punto cero para sujeción de palets rígida y repetible
• Incluye estación de carga, estantería y 3 palets de punto cero (ampliables)
• Ampliable a 15 palets; segunda estantería opcional para alcanzar 30 palets

Notas

• El sistema dual de punto cero requiere una presión de aire mínima de 100 psi (6,9 bar) suministrada por la máquina.
• Los robots Haas cuentan con una garantía completa de dos años.
• *Las regiones que requieren conformidad CE reciben una valla de seguridad en lugar de la cortina de luz.

Importante

• El peso combinado del conjunto de la pinza y la pieza no debe exceder la capacidad nominal del robot. Superar la capacidad nominal afectará negativamente el movimiento y la seguridad.

Disponibilidad
Disponible para pedido, entrega estimada mayo de 2026.

Características / Especificaciones técnicas

• Ejes: Controlled Axes: 6
• Capacidades: Max Load Capacity at Wrist: 66.0 lb / 30 kg
  Max Payload: 53 lb / 24.0 kg
  Reach: 69.1 in / 1756 mm
  Repeatability: 0.0008 in / 0.020 mm
• Sistema Zero Point: Positional Repeatability: 0.0002 in / 0.005 mm
  Clamp Force w/Air (140 psi / 9.7 bar): 4,793 lbf / 21,320 N
  Clamp Force w/Air (90 psi / 6.2 bar): 2,681 lbf / 11,925 N
  Clamp Force w/o Air: 882 lbf / 3,923 N
  Max Part Diameter: 8.3 in / 210 mm
  Max Square Part: 8.27 in x 8.27 in / 210.0 mm x 210.0 mm
  Pallet Size: 8.27 in x 8.27 in / 210 mm x 210 mm
  Pallet Weight (w/hardware): 9.0 lb / 4.1 kg
  Air Pressure Min: 100 psi / 6.9 bar
  Air Pressure Max: 160 psi / 11.0 bar
• Movimiento: Motion Range – J1: 360°
  Motion Range – J2: 360°
  Motion Range – J3: 540°
  Motion Range – J4: 380°
  Motion Range – J5: 360°
  Motion Range – J6: 450°
• Velocidades: Max Speed: 78.7 ips / 2,000 mm/s
• General: Mounting Method: Pedestal Mount
• Dimensiones - Envío: Domestic Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Export Pallet: 104.0 in x 81.0 in x 92.0 in / 264 cm x 206 cm x 234 cm
  Weight: 2900 lb / 1315.4 kg
