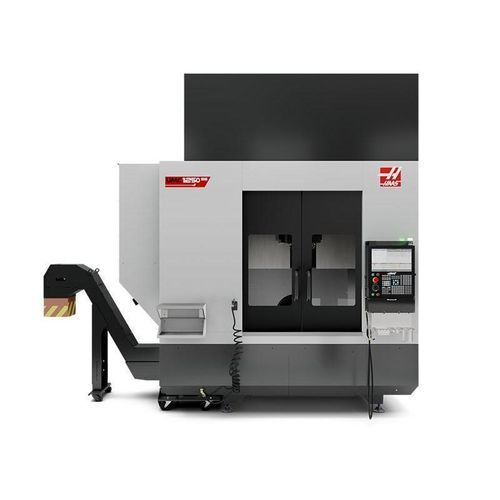

Centro de mecanizado 5 ejes UMC-1250SS/50

verticalpara la industria aeroespacialpara piezas de gran tamaño

Resumen El UMC-1250SS/50 es la versión Super-Speed del UMC-1250/50 con cono 50 que combina grandes recorridos y un plato de 30" con un husillo inline 50-taper a 12.000 rpm. Ofrece avances rápidos más altos y velocidades de trunnion incrementadas para reducir tiempos de ciclo en operaciones 3+2 y mecanizado simultáneo en 5 ejes de piezas de mayor tamaño. La mayor superficie de contacto del cono 50 permite el uso de herramientas más largas para bolsillos profundos y mejor acceso a geometrías complejas, apto para piezas aeroespaciales, energía e industriales.

Características clave

• Mecanizado simultáneo en 5 ejes para geometrías complejas
• Husillo inline 50-taper 12.000 rpm (CT/BT50)
• Trunnion de alta velocidad y avances rápidos aumentados para reducir tiempos de ciclo
• Cambiador de herramientas lateral 30+1 (SMTC) de gran capacidad
• Sistema de sondeo inalámbrico Wireless Intuitive Probing System (WIPS) incluido

Descripción corta del modelo Fresadora vertical CNC 5 ejes Super-Speed 50-taper, recorridos 50.00 in x 30.00 in x 28.00 in (1270 x 762 x 711 mm)

Recorridos (S.A.E | METRIC)
Eje X | 50.00 in | 1270 mm
Eje Y | 30.00 in | 762 mm
Eje Z | 28.00 in | 711 mm
Frente de husillo al plato (~ max) | 32.0 in | 813 mm
Frente de husillo al plato (~ min) | 4.0 in | 102 mm

Husillo
Potencia máx | 60.0 hp | 44.7 kW
Velocidad máx | 12000 rpm | 12000 rpm
Par máx | 140.0 ft-lbf @ 2200 rpm | 189.8 Nm @ 2200 rpm
Sistema de accionamiento | Inline Direct-Drive
Cono | CT o BT 50
Lubricación cojinetes | Inyección aire/aceite
Refrigeración | Camisa de refrigerante
Refrigeración (aux) | Refrigerado por aire

Eje B – Inclinación
Recorrido | 120° a 35° (rango indicado en hoja técnica) | 120° a 35°
Velocidad máx | 170 °/sec | 170 °/sec
Par (continuo) | 2240 ft-lbf | 3037 Nm
Par de freno | 2000 ft-lbf | 2712 Nm

Eje C – Rotación
Recorrido | 360 ° | 360 °
Velocidad máx | 179 °/sec | 179 °/sec
Par (continuo) | 1854 ft-lbf | 2514 Nm
Par de freno | 900 ft-lbf | 1220 Nm
Diámetro máximo pieza | 39.0 in | 991 mm

Plato
Diámetro del plato | 30.00 in | 762 mm
Peso máximo sobre plato | 1000 lb | 454.0 kg
Peso máximo sobre plato con pool de palets | 500 lb | 226.8 kg
An. ranura en T | 0.626 in a 0.630 in | 15.90 mm a 16.00 mm
Número de ranuras en T estd | 7

Velocidades de avance
Corte máx | 833 ipm | 21.2 m/min
Avances rápidos X | 1200 ipm | 30.5 m/min
Avances rápidos Y | 1200 ipm | 30.5 m/min
Avances rápidos Z | 1200 ipm | 30.5 m/min

Motores de ejes / Empuje máximo
Empuje máx X | 3300 lbf | 14680 N
Empuje máx Y | 3300 lbf | 14680 N
Empuje máx Z | 4050 lbf | 18015 N

Cambiador de herramientas
Tipo | SMTC (Side-Mount Tool Changer)
Capacidad | 30+1
Diámetro máx herramienta (completa) | 4.0 in | 102 mm
Diámetro máx herramienta, grande (adyacente vacío) | 7.0 in | 178 mm
Longitud máx herramienta (desde línea de calibre) | 16.00 in | 406 mm
Peso máx herramienta | 30.0 lb | 13.6 kg
Herramienta-a-herramienta (avg) | 4.20 s
Chip-a-chip (avg) | 6.30 s

General
Capacidad refrigerante | 55 gal | 208 L

Requisitos de aire
Aire requerido† | 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
Manguera de aire inline | 3/8 in
Acoplador (aire) | 3/8 in
Presión mínima de aire | 80 psi | 5.5 bar

Especificación eléctrica
Velocidad de husillo | 12000 rpm
Sistema de accionamiento | Inline Direct-Drive
Potencia del husillo | 60.0 hp | 44.7 kW
Tensión AC entrada (3 fases) - Baja | 220 VAC
Amperaje carga plena (3 fases) - Bajo | 105 A
Tensión AC entrada (3 fases) - Alta* | 440 VAC
Amperaje carga plena (3 fases) - Alto* | 53 A

Dimensiones y peso de envío (seleccionado)
Pallet doméstico | 177.0 in x 110.0 in x 121.0 in | 450 cm x 279 cm x 307 cm
Caja de exportación | 177.0 in x 112.5 in x 125.0 in | 450 cm x 286 cm x 318 cm
Peso | 18820 lb | 8537.0 kg

Incluido / Características estándar (seleccionado)

• Husillo inline 50-taper 12.000 rpm, 60 hp vector drive (12K 50T HP)
• Cambiador lateral 30+1, 50-Taper (SMTC)
• Wireless Intuitive Probing System (WIPS)
• Tanque de refrigerante 55 gal (estándar)
• Opciones de control disponibles: monitor widescreen, RJH-Touch XL, Ethernet, WiFi, HaasConnect, HSM, DWO/TCPC, Rigid Tapping

Notas Las especificaciones anteriores corresponden a la configuración estándar de la máquina. El equipo opcional puede modificar las especificaciones. † El consumo de aire puede variar según las opciones seleccionadas.
