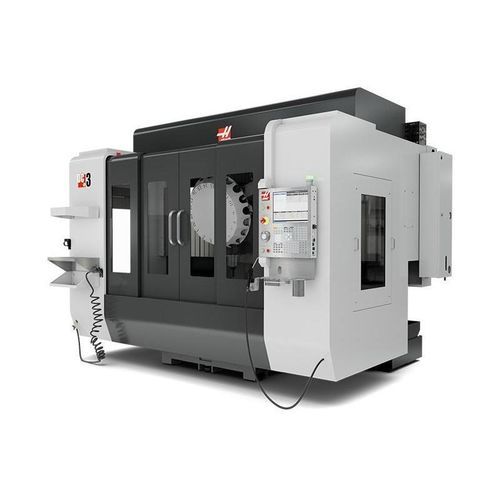

Centro de mecanizado 3 ejes DC-3/40

verticalpara la industria aeroespacialpara piezas de gran tamaño

Descripción general
El DC-3/40 es una máquina de taladrado/roscado tipo pórtico con 78,7 in / 2000 mm de recorrido en el eje X para alojar piezas largas y estrechas o configuraciones de producción de alta densidad. La cabeza de husillo del pórtico se desplaza en X y Z, mientras que la mesa se desplaza en Y y está totalmente soportada a lo largo de su longitud para cargas pesadas. La máquina incorpora un husillo CT40 de 10 000 rpm y un cambiador de herramientas en torreta de alta velocidad de 20 posiciones. Están disponibles husillos opcionales de 12 000 rpm o 15 000 rpm.

Aplicaciones
Adecuada para los sectores de la construcción, la automoción y la aviación; puede procesar piezas de más de 2 m de longitud y 0,5 m de ancho, incluidas extrusiones largas, perfiles de acero, ángulos y tuberías.

Características clave

• Recorrido X de 78,7 in / 2000 mm para piezas largas y configuraciones de alta densidad
• Husillo CT40 10 000 rpm (12 000 rpm o 15 000 rpm opcionales)
• Cambiador de herramientas en torreta de alta velocidad, capacidad 20 herramientas
• Expulsión de virutas trasera con lavado frontal para una gestión eficiente de virutas

Descripción de la máquina
La cabeza de husillo del pórtico se mueve en X y Z; la mesa se mueve en Y y está totalmente soportada a lo largo de su longitud para manejar cargas más pesadas. El cambiador en torreta y los husillos de alta velocidad opcionales reducen los tiempos de ciclo en entornos de alta producción.

Recorridos / Dimensiones (seleccionados)
Eje X: 78,70 in / 2000 mm
Eje Y: 19,70 in / 500 mm
Eje Z: 11,80 in / 300 mm
Desde nariz de husillo hasta mesa (~ máx): 17,7 in / 450 mm
Desde nariz de husillo hasta mesa (~ mín): 5,9 in / 150 mm

Husillo (seleccionado)
Potencia máx: 15,0 hp / 11,2 kW
Velocidad máx: 10000 rpm (12k o 15k opcional)
Par máx: 52,0 ft-lbf @ 3000 rpm / 70,5 Nm @ 3000 rpm
Sistema de accionamiento: Inline Direct-Drive
Conicidad: CT40
Lubricación rodamientos: Grasa envasada
Refrigeración: Refrigerado por líquido

Mesa (seleccionada)
Longitud: 82,7 in / 2100 mm
Ancho: 19,7 in / 500 mm
Ancho ranura en T: 0,630 in / 16 mm
Distancia centro ranuras T: 3,94 in / 100 mm
Número de ranuras T estándar: 5
Peso máx en mesa (distribuido): 1323 lb / 600 kg

Velocidades de avance
Corte máx: 1100 ipm / 27,9 m/min
Rapidez X: 1200 ipm / 30,5 m/min
Rapidez Y: 1400 ipm / 35,6 m/min
Rapidez Z: 1400 ipm / 35,6 m/min

Cambiador de herramientas (seleccionado)
Tipo: Torreta
Capacidad: 20 herramientas
Diámetro máx herramienta (completo)**: 4,3 in / 110 mm
Diámetro máx herramienta, grande (adyacente vacío)**: 6,3 in / 160 mm
Longitud máx herramienta (desde línea de referencia): 7,90 in / 200 mm
Peso máx herramienta: 11,0 lb / 5,0 kg
Herramienta-a-herramienta (avg): 1,50 s
Viruta-a-viruta (avg): 2,50 s

Roscar
Velocidad máx de roscado: 5000 rpm

General / Servicios
Capacidad de refrigerante: 66 gal / 250 L
Aire requerido: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar
Manguera de aire en línea: 3/8 in
Presión mínima de aire: 80 psi / 5,5 bar

Notas
* Todas las especificaciones indicadas corresponden a la configuración estándar de la máquina. El equipo opcional puede cambiar las especificaciones. Los husillos de alto rendimiento opcionales pueden tener requisitos de potencia diferentes. ** Los cambiadores de herramientas opcionales pueden tener tamaño máximo distinto; las herramientas extra grandes pueden requerir posiciones adyacentes vacías.

Especificaciones técnicas

• Modelo: DC-3/40
• Tipo de máquina: Centro de taladrado/roscado tipo pórtico, 3 ejes (cabezal pórtico X/Z, mesa Y)
• Recorrido X: 78,7 in / 2000 mm
• Recorrido Y: 19,7 in / 500 mm
• Recorrido Z: 11,8 in / 300 mm
• Husillo estándar: 10 000 rpm, CT40 (12k y 15k opcionales)
• Potencia husillo (máx): 15,0 hp / 11,2 kW
• Cambiador de herramientas: Torreta, 20 herramientas
• Tamaño mesa (L×A): 82,7 in × 19,7 in / 2100 mm × 500 mm
• Peso máx en mesa (distribuido): 1323 lb / 600 kg
• Velocidad de corte máx: 1100 ipm / 27,9 m/min
• Rapidez (X/Y/Z): 1200 / 1400 / 1400 ipm
• Capacidad refrigerante: 66 gal / 250 L
• Requisito de aire: 4 scfm @ 100 psi
• Características estándar: expulsión de virutas trasera con lavado frontal, recorrido de mesa portico totalmente soportado
