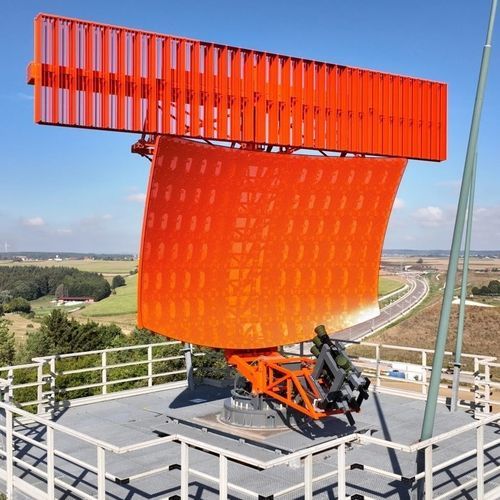

Radar primario ASR-NG

secundariode vigilanciade aproximación

El reto
Los proveedores de servicios de navegación aérea deben mantener una conciencia total de la situación para garantizar la seguridad del tráfico aéreo con múltiples tipos de aeronaves y condiciones operativas. Es necesario detectar y seguir objetivos no cooperativos, sistemas aéreos no tripulados y operar en entornos con parques eólicos e interferencias como 4G/LTE.

Nuestra solución
ASR‑NG de HENSOLDT es un radar modular y escalable 3D en banda S, de estado sólido, que actúa como sensor de control de aproximación y proporciona vigilancia primaria y secundaria (PSR y SSR) para aeropuertos regionales e internacionales. El sistema implementa detección y seguimiento Doppler totalmente digitales con procesamiento concurrente de triple haz y formación electrónica del haz. Una alimentación de antena de tres bocas permite la detección 3D en PSR y la medición de altitud de objetivos no cooperativos.

Características

• Conciencia situacional:
  • Cancelación dinámica de clutter
  • Mitigación automática de parques eólicos
  • Información de altitud 3D mediante el tercer haz PSR
  • Alcance PSR ampliado hasta 120 NM
• Vigilancia:
  • Radar primario en banda S con conmutación por fallo y redundancia
  • Monopulse con redundancia dual
  • Radar secundario integrado (SSR)
  • IFF Mode 5 opcional
• Fiabilidad y operación:
  • Monitorización y control remoto
  • Mantenimiento preventivo reducido
  • Programa de extensión de vida útil
  • Alta disponibilidad operativa

Beneficios

• Detección y seguimiento desde ultraligeros hasta aeronaves supersónicas
• Cobertura de velocidades sin zona muerta entre 0 y 1.200 nudos
• Mejora de detección, resolución y seguimiento gracias al procesamiento concurrente de triple haz y la formación electrónica
• Alcances de detección hasta 120 NM y cobertura en altitud hasta 50.000 ft
• Información de altitud 3D para objetivos no cooperativos
• Mitigación de parques eólicos demostrada
• Opción de cuatro frecuencias

Especificaciones técnicas

• Modelo: ASR‑NG
• Banda radar: S‑band multi‑haz 3D de estado sólido
• Vigilancia primaria y secundaria: PSR y SSR
• Alimentación de antena de tres bocas que permite detección 3D en PSR
• Medición de altitud de objetivos no cooperativos (tercer haz PSR)
• Procesamiento: detección y seguimiento Doppler totalmente digitales con procesamiento concurrente de triple haz y formación electrónica
• Gestión del clutter: optimización de emplazamiento y algoritmos autoaprendices; cancelación dinámica de clutter
• Mitigación de parques eólicos: mitigación automática demostrada
• Alcance: alcances de detección PSR hasta 120 NM; cobertura de altitud hasta 50.000 ft
• Rango de velocidades: cobertura sin zona muerta entre 0 y 1.200 nudos
• Redundancia: conmutación por fallo y redundancia implementadas; monopulse con redundancia dual
• IFF: IFF Mode 5 opcional
• Variantes de despliegue: configuraciones civiles y desplegables disponibles
• Mantenimiento y soporte: monitorización y control remoto; mantenimiento preventivo reducido; programa de extensión de vida útil
• Conformidad: cumple con ICAO Anexo 10 Volumen III/IV y estándares de vigilancia EUROCONTROL
• Opciones de frecuencia: elección entre cuatro frecuencias
