Sensor de posición lineal HMC series

angularsin contactomagnético

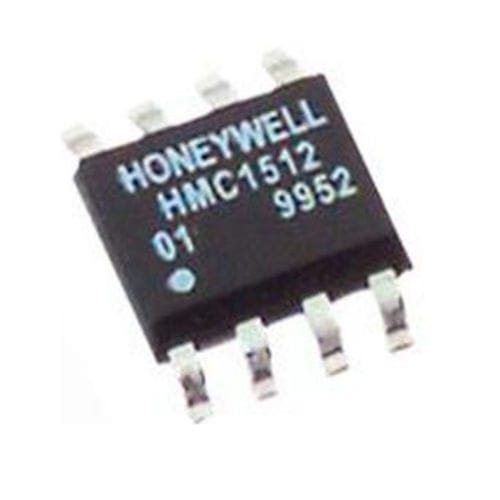

Los modelos HMC1501 y HMC1512 de Honeywell son sensores compactos de montaje en superficie diseñados para la medición de desplazamiento lineal, angular o rotatorio en campos magnéticos saturantes. El HMC1501 cuenta con un único puente de Wheatstone en modo saturado que genera una tensión en función de la dirección del flujo magnético, mientras que el HMC1512 utiliza dos elementos de puente para ampliar el rango angular. Ambos ofrecen soluciones rentables y que ahorran espacio para aplicaciones OEM de gran volumen, como la detección de posición, la detección de velocidad y ángulo de rotación, y la medición de precisión sin contacto. Gracias a la tecnología magnetorresistiva anisotrópica (AMR) de Honeywell, estos sensores ofrecen una resolución inferior a un grado y a un milímetro, toleran grandes distancias entre el imán y el sensor y resisten los golpes y las vibraciones mejor que las alternativas basadas en el efecto Hall. Especificaciones Rendimiento Características Puentes de Wheatstone de 4 elementos Detección absoluta Disponibles en embalaje de cinta y carrete Rango lineal efectivo Sensores de montaje en superficie Amplio rango angular Coeficiente de temperatura de la compensación del puente ±100 ppm/°C (típico) (TA = -40 °C a +125 °C) (HMC1501 y HMC1512) Coeficiente de temperatura óhmico del puente 2800 ppm/°C (típico) (Vb = 5 voltios, TA = de -40 °C a +125 °C) (HMC1501 y HMC1512) Coeficiente de temperatura de la sensibilidad -3200 ppm/°C (típico) (Vb = 5 voltios, TA = de -40 °C a +125 °C) (HMC1501 y HMC1512) Error de histéresis 0,017° (típico) (campo > 80 Oe, Vb = 5 voltios) (HMC1501 y HMC1512) 30 µV (típico) (campo > 80 Oe, Vb = 5 voltios) (HMC1501 y HMC1512) Densidad de ruido 100 nV/sqrt Hz (típico) (a 1 Hz, Vb = 5 voltios) (HMC1501) 70 nV/sqrt Hz (típico) (a 1 Hz, Vb = 5 voltios) (HMC1512) Desviación del puente 0 mV/V (típico) (campo = 80 Oe) (HMC1512 Puente A) 0 mV/V (típico) (campo = 80 Oe) (HMC1512 Puente B) 3 mV/V (típico) (campo = 80 Oe) (HMC1501) ±7 mV/V (campo = 80 Oe) (HMC1501)
