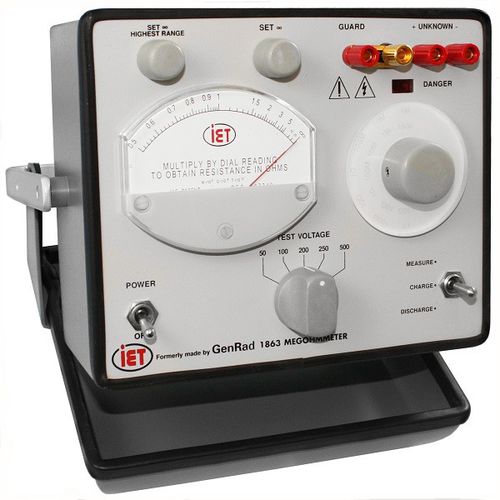

Meghómetro de sobremesa GENRAD 1863

para la industria aeronáutica

El Megohmmetro GenRad / IET 1863 es la elección para pruebas de producción e inspección en dispositivos con resistencias de hasta 20 Tohms. El GenRad / IET 1863 medirá la resistencia en cualquiera de los cinco voltajes de prueba de: 50 V, 100 V, 200 V, 250 V y 500 V CC. En comparación con el GenRad / IET 1864, que tiene tensiones de prueba ajustables de 10 V a 1090 V, esta unidad tiene menos controles y es la más económica de los dos modelos. La estabilidad de la calibración en el Megohmmeter GenRad 1863 se mantiene mediante el uso de un amplificador de ganancia unitaria de cuatro transistores. Las fuentes de alimentación estables y el circuito del voltímetro de realimentación minimizan la deriva y los ajustes de pérdida de tiempo. La seguridad no se ha pasado por alto en el megaohmímetro GenRad 1863, como lo demuestra la luz de advertencia que se activa al aplicar la tensión de prueba. La corriente máxima posible en los terminales está limitada a 5 mA. El megóhmetro emplea un interruptor de Medición / Carga / Descarga para cargar y descargar rápidamente dispositivos capacitivos, como longitudes largas de cable y condensadores. El megaohmímetro GenRad 1863 es fácil de usar con indicador de lectura directa e interruptor de rango iluminado que muestra el multiplicador para cada rango y voltaje. Los terminales de tierra y de protección permiten la medición de dispositivos a tierra o protegidos. El protector es particularmente útil para medir tres resistencias terminales. El terminal de tierra se utiliza en aplicaciones tales como la resistencia de aislamiento de los cables en un baño de agua, donde el agua debe estar conectada a tierra por seguridad,
