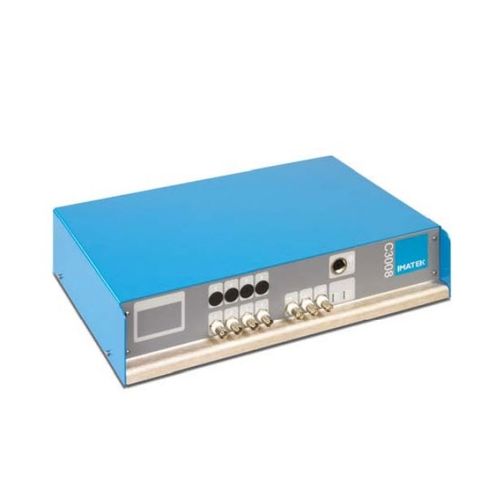

Sistema de adquisición de datos de velocidad C3008
para aplicaciones aeroespaciales16 canalesde alta velocidad

sistema de adquisición de datos de velocidad
sistema de adquisición de datos de velocidad
Añadir a mis favoritos
Añadir al comparador


Características

Magnitud física
de velocidad
Aplicaciones
para aplicaciones aeroespaciales
Número de canales
16 canales
Opciones y accesorios
de alta velocidad

Descripción

Los sistemas de adquisición de datos de Imatek se basan en el controlador C3008 y en un PC con el software ImpAcqt. Se trata de un sistema de uso general para analizar los resultados de las pruebas de alta velocidad, como las pruebas de impacto y las pruebas servohidráulicas de alta velocidad. Características principales: Canales analógicos: 4 de serie, 16 opcionales. Todos los canales muestreados simultáneamente a la máxima frecuencia de muestreo Canal digital: Entrada codificada en cuadratura además de los canales analógicos Resolución: 16-bit (1 en 65536), no faltan códigos Tasa de muestreo: 3.000.000 de muestras por segundo (máximo) Profundidad de la muestra: Hasta 50.000 muestras por canal Ganancia: Rango de entrada ?10V, ?5V, ?2.5V, ?1.25V software seleccionable Modo de entrada: Diferencial, bipolar o unipolar, seleccionado por canal. Ancho de banda: 1.5MHz Señal de ruido: <2 bits de ruido del sistema Error de ganancia: ?0.1% máximo Disparador: Por láser de medición de velocidad, disparador TTL externo, canales analógicos (nivel de disparo configurable). Borde ascendente y descendente. Pre-disparo de 0% a 100%. Salida de disparo. Temporización: Medición de velocidad por tiempo de vuelo, resolución de 20ns Entrada digital: Entrada opto-aislada de 26 canales Salida digital: Salida NPN de 18 canales, protegida contra cortocircuito y sobrecorriente. Cámara de alta velocidad: Salida de disparo de la cámara y salida del controlador de iluminación para la interfaz de los sistemas de vídeo de alta velocidad. Consulte la hoja de datos separada para obtener más detalles.

---
