Simulador para dron SkyRF® Generator

para investigación y desarrolloFTD

Visión general

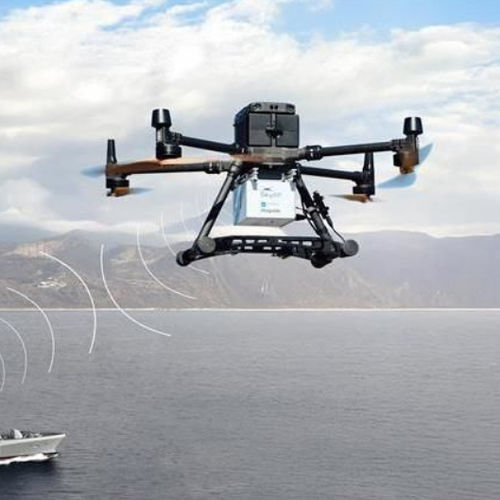

El SkyRF® Generator es un generador RF de objetivos y escenarios basado en RPAS, diseñado para producir objetivos virtuales en altitud para ensayos y certificación IFF (Identificación Amigo/Enemigo) y PSR (Radar de Vigilancia Primaria). Permite la generación de objetivos y la simulación de escenarios en vuelo, reduciendo la dependencia de configuraciones terrestres complejas y ofreciendo configuraciones de prueba flexibles para mediciones CNS (Comunicación, Navegación, Vigilancia).

Características clave

• Generación de objetivos y simulación de escenarios en altitud mediante RPAS
• Simulación SSR en Modos 1, 2, 3/A y C con funciones de transpondedor e interrogador
• Módulo transpondedor opcional que soporta Mode S y Mode 5
• Diseñado para apoyar la certificación IFF conforme a AIMS (Mode 5)
• Objetivo dinámico 360° configurable para alineación de sensores PSR
• RCS (sección eficaz radar), desplazamiento Doppler y alcance configurables
• Simulación de objetivos tipo misil/trayectoria balística con velocidad, Doppler y RCS configurables
• Transmisión de señales a nivel RF que permite a los radares detectar y seguir objetivos virtuales

Aplicaciones

• Certificación de sistemas IFF y pruebas conformes a Mode 5 / AIMS
• Alineación y verificación de sensores PSR (zonas de aterrizaje, intersecciones de pista)
• Pruebas y validación de Combat Management Systems
• Ensayos de radares de contrabatería y defensa antimisiles usando trayectorias balísticas simuladas

Capacidades técnicas (resumen)

• Modos SSR soportados: 1, 2, 3/A, C (transpondedor e interrogador)
• Transpondedor opcional para simulación Mode S y Mode 5
• Capacidad Mode 5 orientada a apoyar la certificación IFF según AIMS
• Generación dinámica 360° de objetivos con Doppler, RCS y alcance configurables para alineación PSR
• Simulación a nivel RF de objetivos incluyendo velocidad y perfiles Doppler configurables para trayectorias tipo balística

Especificaciones técnicas

• Tipo de producto: generador RF de objetivos y escenarios basado en RPAS (configuración SkyRF® Generator)
• Modos SSR soportados: Modos 1, 2, 3/A, C; Mode S y Mode 5 opcionales con módulo transpondedor
• Objetivo de conformidad: simulación Mode 5 diseñada para apoyar la certificación IFF AIMS
• Alineación PSR: objetivo dinámico 360° con Doppler, RCS y alcance configurables
• Simulación misil/balística: RCS, desplazamiento Doppler y velocidad configurables a lo largo de trayectorias realistas
• Salida de señal: transmisiones a nivel RF para la detección y seguimiento por radar de objetivos virtuales
• Entregables: folleto del producto (PDF) y vídeo de animación disponibles
