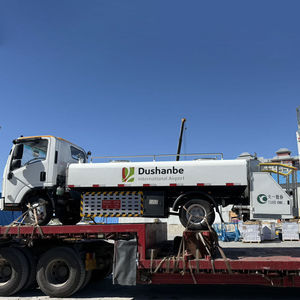

Vehículo de abastecimiento de agua potable autónomo JSTY5070GQS

con cestapara aeropuerto

Resumen
El camión de servicio de agua para aeronaves JSTY5070GQS es un vehículo de apoyo en tierra del aeropuerto destinado a suministrar agua potable a aeronaves, construido sobre un chasis Qingling QL1070A5KAY modificado. Está equipado con una plataforma elevadora trasera con luces de operación nocturna, un tanque de agua potable de 4 m³ (4000 L) y una bomba de acero inoxidable resistente a la corrosión. Cabina: cabeza plana, fila única, 2 puertas, tripulación 2. Tracción: 4×2. Flujo de suministro ≥ 150 L/min; presión de suministro 0,25–0,40 MPa. Rango de elevación de la plataforma: 400–3000 mm; carga máxima plataforma: 200 kg. Velocidad máxima del vehículo: 80 km/h; velocidad máxima de operación: 50 km/h.

Estándar del producto

• MH/T6014-1999 Coche acuático para aviones
• AHM970 Especificación de la función del camión cisterna para aviones
• CCAR-331SB-R1 Orden n.º 170 de la Administración de Aviación Civil de China
• CCAR-140 Orden n.º 191 de la Administración de Aviación Civil de China

Características clave

• Modelo: JSTY5070GQS sobre chasis Qingling QL1070A5KAY modificado
• Plataforma elevadora trasera con iluminación para operaciones nocturnas
• Tanque de agua potable: 4 m³ (4000 L)
• Suministro de agua: ≥ 150 L/min a 0,25–0,40 MPa
• Bomba: acero inoxidable resistente a la corrosión
• Cabina: cabeza plana, fila única, 2 puertas; tracción 4×2
• Altura de elevación de la plataforma 400–3000 mm, carga máxima 200 kg

Dimensiones y rendimiento
Longitud total (mm): 7265
Ancho total (mm): 2140
Altura total (mm): 2295
Distancia entre ejes (mm): 3815
Vía delantera/trasera (mm): 1504/1425
Suspensión delantera (mm): 1010
Suspensión trasera (mm): 2440
Volumen compartimento agua limpia (L): 4000
Ángulo de aproximación/salida (°): 22 / 6
Distancia mínima al suelo (mm): 200
Diámetro del círculo de giro (mm): 17000
Peso del vehículo (kg): 4160
Velocidad máxima (km/h): 80
Velocidad máxima de operación (km/h): 50
Flujo de suministro de agua (L/min): ≥150
Presión de suministro de agua (MPa): 0,25–0,40
Bomba: acero inoxidable resistente a la corrosión

Aplicaciones
Diseñado para rellenar agua potable en aeronaves y para operaciones de apoyo en tierra que requieren un caudal y presión controlados y una plataforma elevadora trasera para acceso a puntos de servicio, incluidas operaciones nocturnas.

Características / especificaciones técnicas

• Denominación del modelo: JSTY5070GQS
• Nombre comercial: Camión de servicio de agua para aviones (diésel)
• Chasis: Qingling QL1070A5KAY (modificado)
• Cabina: cabeza plana, fila única, 2 puertas, tripulación 2
• Tracción: 4×2
• Volumen tanque agua limpia: 4 m³ (4000 L)
• Flujo de suministro: ≥150 L/min
• Presión de suministro: 0,25–0,40 MPa
• Bomba: bomba de acero inoxidable resistente a la corrosión
• Altura de elevación plataforma: 400–3000 mm; carga máxima: 200 kg
• Dimensiones (L×W×H mm): 7265 × 2140 × 2295
• Distancia entre ejes: 3815 mm (división delantero/trasero: 1504 / 1425 mm)
• Distancia mínima al suelo: 200 mm
• Diámetro de giro: 17000 mm
• Peso en vacío: 4160 kg
• Velocidad máxima: 80 km/h; velocidad máxima de operación: 50 km/h
