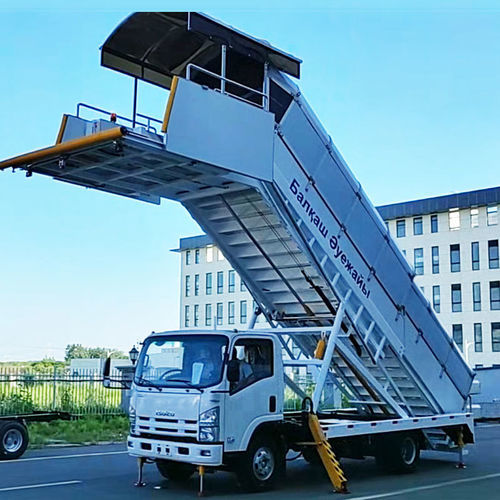

Escalerilla de acceso WTJ5060JKT

de embarqueautónomamóvil

Resumen
Las escaleras de pasajeros diésel WTJ5060JKT son equipos de apoyo en tierra diseñados para el embarque y desembarque de pasajeros con alturas de puerta de cabina entre 2400 mm y 5800 mm. Compatibles con múltiples aeronaves (A300–A340, A318–A321, B737, B757, B767, B777, B787, etc.). El diseño cuenta con la patente nacional ZL 2007 2 0039192.2 e incluye una plataforma tipo elevador para pasajeros.

Aplicaciones

• Operaciones de embarque/desembarque en aeropuertos y plataformas remotas
• Adecuado para aeronaves de fuselaje estrecho y ciertos widebodies listados
• Pensado para agentes de asistencia en tierra y operadores aeroportuarios que requieran una plataforma móvil con capacidad para 60 pasajeros

Parámetros técnicos principales

• Modelo: WTJ5060JKT
• Tipo de chasis: Qingling (QL1070A1KAY)
• Motor: Isuzu 4KH1-TCG40 — potencia máx. 88 kW @ 3000 rpm
• Dimensiones totales (L × An × Al): 7675 × 2450 × 3870 mm
• Distancia entre ejes: 3815 mm
• Peso bruto del vehículo: 6700 kg
• Rango de altura de plataforma: 2400 mm (min) – 5800 mm (max)
• Expansión de plataforma: 0–300 mm
• Plataforma fija (L × An): 2800 × 1800 mm
• Configuración escalera: 15 peldaños fijos; 13 peldaños elevables; 1 peldaño giratorio
• Capacidad máxima de pasajeros: 60 personas
• Ángulo máximo de inclinación: 39,5°
• Dimensiones del peldaño (P × An × Al): 270 × 1500 × 180 mm
• Distancia mínima al suelo: 160 mm

Componentes principales

• Chasis: QL11009KARY
• Motor: 4KH1-TCG40 (Isuzu)
• Transmisión: MLD-6Q
• Bomba de engranajes: CB-E50
• Cilindro de elevación: WTJ5060JKT-0403000
• Cilindro de apoyo del pie: WT15060JKT-0107000
• Puente de dirección: F033
• Transeje: R066
• Bomba manual: SB-20
• Bomba eléctrica principal: 800601632
• Neumáticos delantero/trasero: 235/75R17.5-14PR

Certificación y fabricante
Patente nacional: ZL 2007 2 0039192.2. Marca: TIANYI GSE — fabricante: Jiangsu Tianyi Aviation Industry Co., Ltd. Para consultas técnicas o repuestos, emplear las referencias de componentes indicadas.
