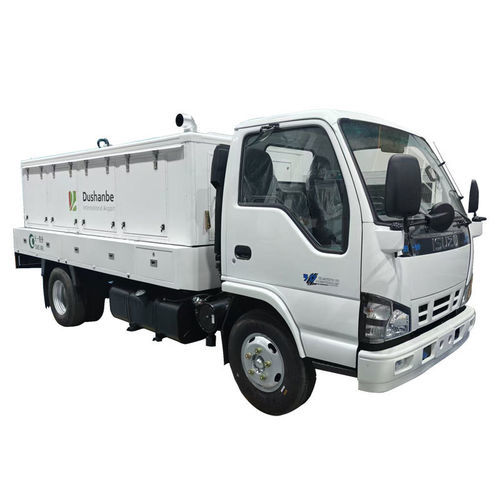

Grupo de arranque en tierra diésel TY-GPU series

móvilmontado en vehículopara avión

Descripción del producto
El vehículo de alimentación para aeronaves es una unidad de alimentación en tierra montada en vehículo, diseñada para suministrar energía AC a 400 Hz y DC de 28 V para aeronaves en tierra y para permitir el arranque de motores. Está instalada sobre un chasis de vehículo de segunda categoría y accionada por un motor diésel acoplado a un generador síncrono sin escobillas AC que proporciona una salida trifásica cuatro hilos 400 Hz 115/200 V AC y una salida 28 V DC.

Modelos y tablas técnicas
TY-GPU140SP Unidad de alimentación en tierra

• Modelo y nombre del producto: TY-GPU140SP Unidad de alimentación en tierra
• Dimensiones exteriores (L×W×H, mm): 5900 × 1880 × 2300
• Peso (kg): 5200
• Nivel de ruido (dB(A)): ≤85
• Tipo de combustible: Diésel
• AC corriente nominal (A): 406
• AC frecuencia nominal (Hz): 400
• Factor de potencia nominal: 0.8
• Capacidad de sobrecarga AC: 125% durante 5 min; 150% durante 10 s
• Potencia nominal AC (kVA): 140
• Tensión nominal AC (V): 115/200
• Rango de tensión en estado estable AC (V): 112–120.5
• Rango de tensión transitoria: Cumple con la norma MH/T 6019-2014
• DC corriente nominal (A): 800
• DC corriente de sobrecarga 5 min (A): 1000
• Potencia nominal DC (kW): 23
• Tensión nominal DC (V): 28
• Rango de tensión en estado estable DC (V): 24–29.5

TY-GPU180SP Unidad de alimentación en tierra

• Modelo y nombre del producto: TY-GPU180SP Unidad de alimentación en tierra
• Dimensiones exteriores (L×W×H, mm): 5900 × 1880 × 2300
• Peso (kg): 5600
• Nivel de ruido (dB(A)): ≤85
• Tipo de combustible: Diésel
• AC corriente nominal (A): 522
• AC frecuencia nominal (Hz): 400
• Factor de potencia nominal: 0.8
• Capacidad de sobrecarga AC: 125% durante 5 min; 150% durante 10 s
• Potencia nominal AC (kVA): 180
• Tensión nominal AC (V): 115/200
• Rango de tensión en estado estable AC (V): 112–120.5
• Rango de tensión transitoria: Cumple con la norma MH/T 6019-2014
• DC corriente nominal (A): 800
• DC corriente de sobrecarga 5 min (A): 1000
• Potencia nominal DC (kW): 23
• Tensión nominal DC (V): 28
• Rango de tensión en estado estable DC (V): 24–29.5

Características / especificaciones técnicas

• Serie: Serie TY-GPU (modelos mostrados: TY-GPU140SP, TY-GPU180SP)
• Aplicación: Suministro de energía en tierra para aeronaves y arranque de motores
• Salida AC: 400 Hz trifásica cuatro hilos; tensión nominal 115/200 V
• Salida DC: 28 V DC para sistemas aeronáuticos
• Potencia nominal AC: 140 kVA (TY-GPU140SP), 180 kVA (TY-GPU180SP)
• Corriente nominal AC: 406 A (TY-GPU140SP), 522 A (TY-GPU180SP)
• Frecuencia nominal AC: 400 Hz
• Factor de potencia: 0.8
• Capacidad de sobrecarga AC: 125% durante 5 min; 150% durante 10 s
• Rango de tensión en estado estable AC: 112–120.5 V
• Corriente nominal DC: 800 A; corriente de sobrecarga 5 min: 1000 A
• Potencia nominal DC: 23 kW
• Tensión nominal DC: 28 V; rango de tensión en estado estable: 24–29.5 V
• Nivel de ruido: ≤85 dB(A)
• Tipo de combustible: Diésel
• Dimensiones exteriores (ambos modelos): 5900 × 1880 × 2300 mm (L×W×H)
• Peso: 5200 kg (TY-GPU140SP), 5600 kg (TY-GPU180SP)
• Rendimiento de tensión transitoria: Cumple con la norma MH/T 6019-2014
