Centro de mecanizado 5 ejes Rhino 1700

horizontalCNCpara la aeronáutica

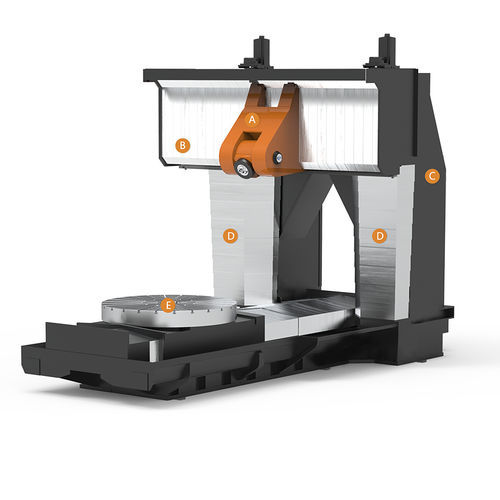

Travesaño móvil con diseño de doble columna Diseño de columna en forma de H de una sola pieza El eje Y adopta el diseño de "doble accionamiento simétrico Cabezal de fresado mecánico europeo con alto par de hasta 1.200 Nm Mesa giratoria accionada por motor de par europeo Interfaz de operación amigable A. Cabezal de fresado mecánico europeo con alto par de hasta 1.200 Nm B. Diseño de estructura de travesaño móvil del eje X C. Diseño de columna en forma de H de una sola pieza D. El eje Y adopta un diseño de "doble accionamiento simétrico E. Mesa giratoria con motor de par europeo Eje X 1. La estructura de doble columna proporciona un soporte potente durante el mecanizado de alta velocidad y alta aceleración/desaceleración, y para garantizar una alta rigidez y alta precisión. 2. El travesaño del eje X está soportado por guías lineales de alta resistencia de gran envergadura (1.000 mm) para garantizar la carga pesada y la alta rigidez durante el mecanizado. Eje Y 1. Symmetrical Dual Drive" cuenta con 2 husillos a bolas accionados por servomotor dual para garantizar la eficiencia del mecanizado y la larga duración del husillo a bolas. 2. Con un potente soporte de columna en forma de H y 2 guías lineales de rodillos de alta resistencia en cada columna para garantizar el mejor movimiento y alta rigidez del travesaño móvil, así como mantener la precisión y rigidez durante el corte. 3. El eje Y equipa 4 guías lineales de rodillos de alta resistencia y adopta 8 guías lineales de rodillos de alta resistencia, proporcionando al cabezal de fresado la mejor rigidez. Eje Z 1. Base de una sola pieza de alta rigidez con mesa giratoria que está diseñada con una gran envergadura (1.000 mm) soportada por una guía lineal de alta resistencia y un deslizador de guía lineal de 8 rodillos de alta resistencia para garantizar la carga pesada y la alta rigidez. Eje X/Y/Z 4 escalas lineales HEIDENHAIN están instaladas eje X/Z cada 1 y eje Y 2
