Vehículo de traslado elevador ETV

automatizadopara aeropuerto

Descripción del producto

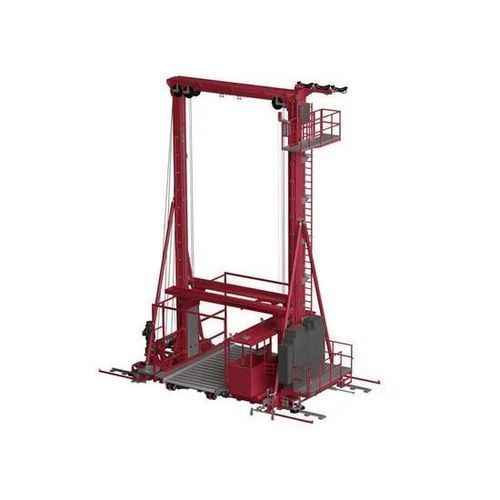

El Vehículo elevador de transferencia (ETV) de Lödige Industries es un sistema totalmente automatizado guiado por riel, diseñado para realizar transferencias simultáneas verticales y horizontales de Unit Load Devices (ULD) en instalaciones de almacenamiento multinivel. El ETV se integra con la Cargo Professional Suite para control en tiempo real, programación e interacción con los sistemas de la terminal, permitiendo diseños de almacenamiento compactos y de alto rendimiento.

Ventajas clave

• Transferencia simultánea vertical y horizontal de ULD hacia y desde plataformas multinivel
• Opciones de capacidad: estándar hasta 6.800 kg (15 ft); opcional hasta 13.600 kg (20 ft)
• Transmisión por fricción para entrega a plataformas de almacenamiento no motorizadas
• Sistema de accionamiento horizontal por doble rail de grúa para posicionamiento preciso
• Modos de operación: totalmente automático, semiautomático, manual y mantenimiento
• Seguridad integrada: detección de obstáculos, luces de aviso y parada de emergencia
• Interbloqueos inteligentes que evitan errores de transferencia de ULD
• Cabina de operador opcional para manejo manual y mantenimiento

Características / Opciones (seleccionadas)

• Configuraciones disponibles: 5 ft, 10 ft WEP & NEP, 15 ft NEP, 20 ft NEP
• Detección de voladizo de ULD mediante marco de contorno
• Escáneres de detección de obstáculos para la seguridad del recorrido
• Topes absorbentes de energía en ambos extremos de recorrido
• Circuitos de parada de emergencia y lógica de interbloqueo (movimiento bloqueado salvo que el ULD esté posicionado y las puertas de la cabina cerradas)
• Extractores con transmisión por fricción para integración con plataformas no motorizadas
• Cabina de operador con ventilación/calefacción y asiento ergonómico
• Dispositivos de seguridad adicionales: sensores, topes, pulsadores e interbloqueos de control

Datos técnicos (configuraciones típicas)

Parámetro | 5 ft WEP | 10 ft WEP | 10 ft NEP | 15 ft NEP | 20 ft NEP
Capacidad | 1.600 kg | 6.800 kg | 6.800 kg | 6.800 kg | 13.600 kg
Longitud | 6.515 mm | 9.500 mm | 9.000 mm | 9.000 mm | 10.500 mm
Ancho | 2.100 mm | 2.900 mm | 3.400 mm | 5.400 mm | 7.200 mm
Altura / Altura de elevación | específico del proyecto | específico del proyecto | específico del proyecto | específico del proyecto | específico del proyecto
Velocidad de desplazamiento | hasta 1,5 m/s | hasta 1,5 m/s | hasta 1,5 m/s | hasta 1,5 m/s | hasta 1,5 m/s
Aceleración | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s² | 0,3 m/s²
Velocidad de transporte | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s | 0,3 m/s
Velocidad de elevación | hasta 0,5 m/s | hasta 0,5 m/s | hasta 0,5 m/s | hasta 0,5 m/s | hasta 0,5 m/s
Tipo de polipasto | Sistema de poleas y cables (típico)

Diseño, seguridad y operación

El ETV está diseñado para operación continua en terminales aeroportuarias con criterios de redundancia y facilidad de mantenimiento. Componentes clave: motores AC regulados en frecuencia para el izado, unidades de accionamiento redundantes, mecanismos de respaldo, protección anti-caídas, plataforma de mantenimiento integrada y freno de emergencia. El posicionamiento emplea referencias por código de barras para un alineamiento vertical y horizontal preciso. La alimentación se realiza mediante un raíl conductor en el pasillo con armarios de control de motor a bordo.

Características / Especificaciones técnicas

• Nombre del producto: Vehículo elevador de transferencia (ETV)
• Fabricante / Marca: Lödige Industries
• Función principal: Transferencia automatizada vertical y horizontal de ULD en almacenamiento multinivel
• Opciones de capacidad: hasta 6.800 kg (estándar 15 ft); hasta 13.600 kg (opción 20 ft)
• Longitud / Ancho: ver Datos técnicos arriba (varía según configuración)
• Velocidad de desplazamiento: hasta 1,5 m/s; aceleración: 0,3 m/s²
• Velocidad de transporte: 0,3 m/s; velocidad de elevación: hasta 0,5 m/s
• Polipasto: sistema de poleas y cables (típico)
• Sistemas de accionamiento: doble accionamiento por carril de grúa; extractores por fricción para plataformas no motorizadas
• Seguridad: detección de obstáculos, luces de aviso, paradas de emergencia, topes absorbentes de energía, interbloqueos inteligentes, sistemas anti-caída
• Funciones para el operador: cabina de control de ancho completo con puesto de trabajo ergonómico; cabina opcional con ventilador/calefacción
• Automatización: totalmente automatizable e integrable con Cargo Professional Suite para control y supervisión en tiempo real
