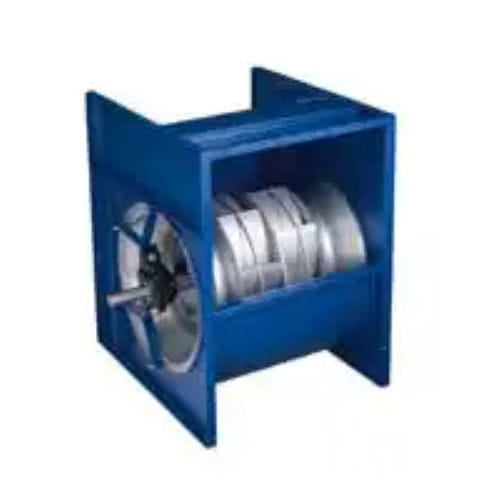

Ventilador centrífugo VRK series

Descripción del producto
Los ventiladores centrífugos LTG de la serie VRK están disponibles en tamaños pequeños y medianos. La carcasa atornillada contiene un impulsor soldado con palas curvadas hacia atrás. Un lateral de la salida está completamente abierto, lo que reduce la pérdida de presión dinámica y requiere aproximadamente un 25 % menos de potencia de accionamiento que los ventiladores de tambor. Los rangos de presión típicos para la serie VRK llegan hasta 2 000 Pa y los caudales alcanzan hasta 100 000 m³/h.

Variantes
La serie está disponible con aspiración por un lado o por ambos lados, diversas opciones de accionamiento y una amplia gama de accesorios.

Soluciones de aplicación

• Materiales de construcción y aislamiento
• Tecnología de panadería
• Tecnología de impresión y papel
• No tejidos
• Tecnología agrícola y de la madera
• Tecnología de superficies
• Máquinas de tabaco
• Tecnología de secado
• Ingeniería de procesos
• Alimentación y bebidas
• Otras soluciones industriales
• Tecnología textil / No tejidos
• Termoprocesos e ingeniería de procesos

Datos técnicos (extracto)
Tipo | Longitud del impulsor [mm] | Caudal de aire [m³/h] | Presión estática máx. [Pa] | Rendimiento [%]
VRK 280 | 280 | 3 500 | 2 000 | 72,5
VRK 315 | 280 | 4 500 | 2 200 | 72,5
VRK 355 | 280 | 5 500 | 2 200 | 72,5
VRK 400 | 280 | 7 000 | 2 200 | 72,5
VRK 450 | 280 | 10 000 | 2 200 | 72,5
VRK 500 | 280 | 14 000 | 2 200 | 72,5
VRK 560 | 280 | 17 000 | 2 200 | 72,5
VRK 630 | 280 | 21 000 | 2 200 | 72,5
VRK 710 | 280 | 26 000 | 2 200 | 72,5
VRK 800 | 280 | 35 000 | 2 200 | 72,5
VRK 900 | 280 | 45 000 | 2 200 | 72,5
VRK 1 000 | 280 | 55 000 | 2 200 | 72,5

Características / especificaciones técnicas

• Accionamiento mediante correa en V o correa plana
• Clase de calidad G 6.3 según DIN ISO 21940-11
• Dimensiones compactas
• Bajo nivel sonoro
• Característica de presión estable
• Posible sobrecarga del motor si cambia la resistencia del sistema
• Impulsor soldado de palas curvadas hacia atrás
• Salida abierta por un lado para reducir la pérdida de presión dinámica y la potencia de accionamiento
• Rango de presión típico: hasta 2 000 Pa; caudal hasta 100 000 m³/h
